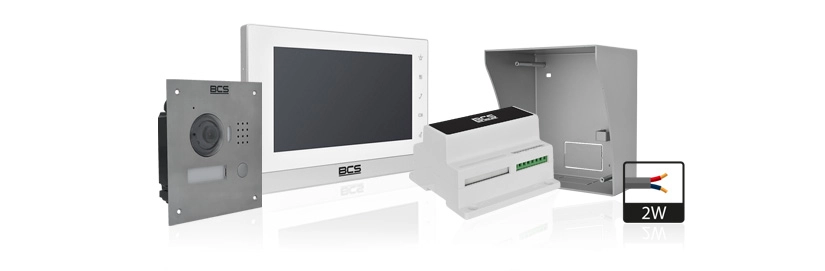

OPIS OGÓLNY

System wideodomofonowy dwużyłowy (2-wire) składa się z dwóch głównych elementów jakimi są panel zewnętrzny (BCS-PAN1202S-2W) oraz monitor (BCS-MON7200W-2W). Technologia dwużyłowa (magistrala 2-przewodowa) charakteryzuje się transmisją sygnału i zasilania bez polaryzacji.

Monitor 2-wire posiada system operacyjny Linux, dotykowy ekran kolorowy 7" LCD TFT i umożliwia montaż natynkowy. Ponadto zawiera wbudowany slot kart pamięci microSD do 32GB. Wzbogacony jest o dodatkowe funkcje takie jak: wbudowany spis lokatorów i lista połączeń, zapis zdjęć i nagrań wideo z kamer paneli zewnętrznych, zapis nagrań audio-wideo pozostawianych przez gości na panelu zewnętrznym, interkom pomiędzy wszystkim monitorami w tym samym budynku, auto zapis zdjęć osób dzwoniących, funkcja DND, funkcja Czyszczenie, regulacja czasu rozmowy/wywołania/podglądu/nagrania AV.
Do poprawnej pracy monitor potrzebuje podłączenia do systemu adaptera BCS-ADIP oraz zasilacza BCS-ZA2425.

Panel zewnętrzny 2-wire posiada kolorową kamerę z przetwornikiem 1/3" CMOS i obiektywem 2.8mm, umożliwia obsługę rozdzielczości 800x480. Wzbogacony jest o takie funkcje dodatkowe jak: Wiadomości audio wideo dla lokatora w przypadku nieodebrania połączenia / nieobecności lokatora (opcja), automatyczne wykonywanie zdjęć osób dzwoniących (opcja). Posiada wbudowaną pamięć 128MB. Przy użyciu dodatkowego przekaźnika umożliwia otwarcie bramy, a wykorzystując wbudowany przekaźnik C, NO, NC pozwala na otwarcie drzwi.

System dwużyłowy składający się z wyżej opisywanych urządzeń dedykowany jest do domów jednorodzinnych, gdyż panel zawiera jeden przycisk wywołujący.

Warto także wspomnieć, że wideodomofon 2-wire to idealne rozwiązanie na wymianę systemu domofonowego bez zmiany infrastruktury, można wykorzystać stare okablowanie i nie trzeba kłaść nowej skrętki pod wideodomofon IP.



PRZEDSTAWIENIE SCHEMATÓW

Panel zewnętrzny BCS-PAN1202S-2W

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

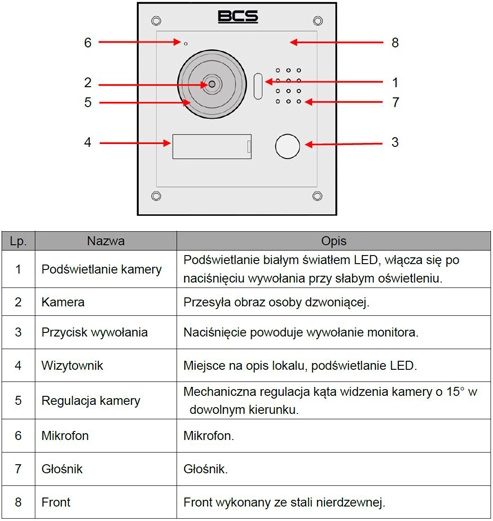

Rys. 1 Opis panelu zewnętrznego BCS-PAN1202S-2W



Monitor BCS-MON7200W-2W - Przyciski

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

Rys. 2 Wygląd przycisków monitora BCS-MON7200W-2W



Wideodomofony dwużyłowe (2-przewodowe) marki BCS

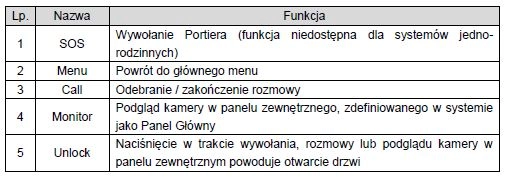

Rys. 3 Opis funkcji przycisków monitora BCS-MON7200W-2W



Montaż monitora BCS-MON7200W-2W - konfiguracja podstawowa

Montowanie monitora przebiega natynkowo. W celu ułatwienia procesu instalacji, porty zostały umiejscowione z boku urządzenia.

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

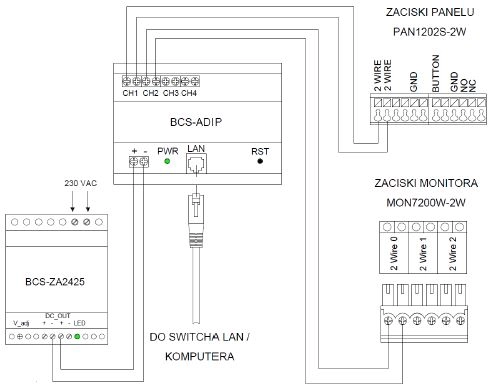

Rys. 4 Schemat konfiguracji monitora BCS-MON7200W-2W



Rozbudowa systemu wideomofonowego dwużyłowego

Istnieje możliwość rozbudowy systemu wideodomofonowego do maksymalnie 4 urządzeń.

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

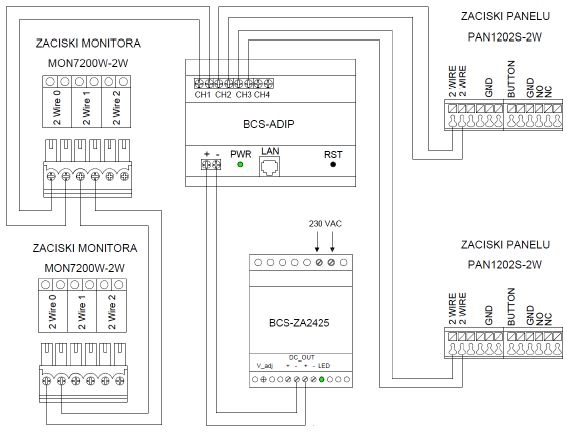

Rys. 5 Schemat rozbudowy systemu wideomofonowego w technologii 2-Wire



Tabela odległości / okablowania

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

Rys. 6 Tabela maksymalnych odległości pomiędzy urządzeniami



Podłączanie elektrozaczepu i przycisku wyjścia

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

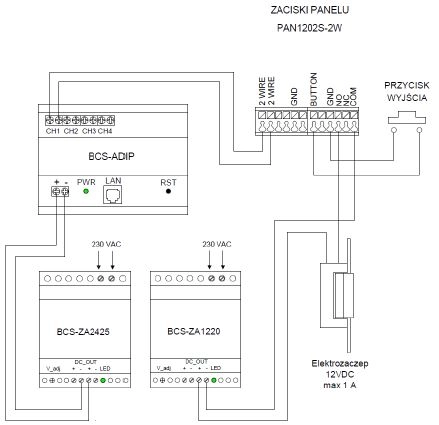

Rys. 7 Schemat podłączenia elektrozaczepu oraz przycisku wyjścia


Podłączanie modułu przekaźnikowego BCS-MODKD2

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

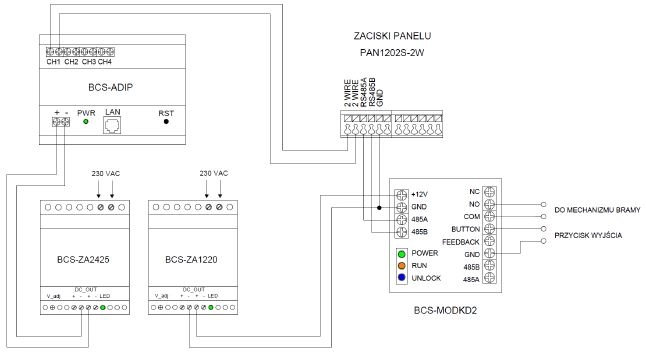

Rys. 8 Schemat podłączenia modułu przekaźnikowego BCS-MODKD2


Złącza modułu przekaźnikowego BCS-MODKD2

Wideodomofony dwużyłowe (2-przewodowe) marki BCS

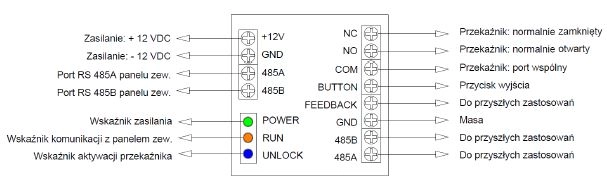

Rys. 9 Opis złączy modułu przekaźnikowego BCS-MODKD2



DEDYKOWANE OPROGRAMOWANIE

Wideodomofony dwużyłowe (2-przewodowe) marki BCS BCS Viewer Lite - do pobrania TUTAJ.



Umożliwia obsługę wideodomofonów sieciowych jedno- oraz dwużyłowych.

Aplikacja pozwala przyjmować wywołania z paneli zewnętrznych oraz umożliwia otwieranie wejścia. Dzięki oprogramowaniu możliwe jest robienie zdjęć i nagrywanie wideo. Przydatną opcją jest komunikacja audio/wideo z panelami zewnętrznymi oraz sterowanie dodatkowym przekaźnikiem modułu kontroli dostępu BCS-MODKD/MODKD2 podłączonego do panelu zewnętrznego BCS-PAN1202S-2W (firmware musi być zaktualizowany do wersji 21082015 lub nowszej).



Funkcjonalność dla systemu modułowego:

  • Otwieranie wejścia: furtka oraz brama (do realizacji otwierania bramy konieczne jest podłączenie pod moduł kamery modułu przekaźnikowego BCS-MODKD2),
  • Przyjmowanie wywołań z paneli zewnętrznych - dotyczy tylko i wyłącznie systemów dla jednego abonenta, a więc paneli z jednym przyciskiem wywołania w module kamery BCS-PAN-KAM oraz z czytnikiem BCS-PAN-C, panele z modułami z przyciskami BCS PAN-P nie są obsługiwane,
  • Do realizacji funkcji transferu wywołań z domofonu wymagane jest podłączenie systemu do sieci oraz instalacja monitora wideodomofonowego,
  • Możliwość wymuszenia z telefonu podglądu kamery bez wywołania z panelu,
  • Max. liczba telefonów komórkowych, jakie można podłączyć do systemu wynosi 20 (zależnie od wersji frimware'u),
  • Wykonywanie zdjęć i nagrań wideo z kamer IP i paneli wideodomofonowych.



Bezpłatna aplikacja jest dostępna na urządzenia z systemami Android oraz iOS. Dedykowana dla telefonów komórkowych, nie jest dostosowana do obsługi przez tablety oraz iPady.



AKCESORIA

Adapter BCS-ADIP

Zarządzanie za pomocą przeglądarki internetowej (wymagane podłączenie do systemu adaptera BCS-ADIP) jest możliwe dzięki wbudowanej usłudze Web Service.
Po podłączeniu sieci LAN do adaptera BCS-ADIP możliwe jest programowanie/aktualizacja urządzeń, a także rozszerzenie funkcjonalności systemu o elementy CCTV: podgląd kamer IP, nagrywanie obrazu na rejestratorach BCS Line oraz korzystanie z aplikacji mobilnej BCS Viewer Lite.

Zasilacz BCS-ZA2425

Zasilacz impulsowy, który jest wymagany do prawidłowej pracy monitora dwużyłowego. Posiada napięcie wyjściowe 24VDC. Wbudowana dioda LED informuje użytkownika o stanie urządzenia.

Przekaźnik BCS-MODKD2

Moduł przekaźnikowy pozwala na rozszerzenie możliwości wideodomofonowych o funkcję bramy lub dodatkowego wejścia. Posiada wyjścia NO, NC, COM.

Obudowa BCS-PN12

Do montażu natynkowego dedykowana jest obudowa chroniąca przed opadami atmosferycznymi.
