Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

Uzyskanie bieżącego podglądu z kamer BCS Line może odbywać się poprzez przekierowanie odpowiednich portów.



podgląd na żywo - kamery BCS Line



  1. Podobnie jak w urządzeniach z innych serii BCS określamy adres IP naszego urządzenia. W przypadku serii Line wykorzystamy aplikację BCS ConfigTool, którą możemy pobrać z naszego serwera FTP:



    chron.pl



  2. Po instalacji i włączeniu programu w zakładce "Konfiguracja urządzeń" pojawi się lista urządzeń, które są w naszej sieci.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

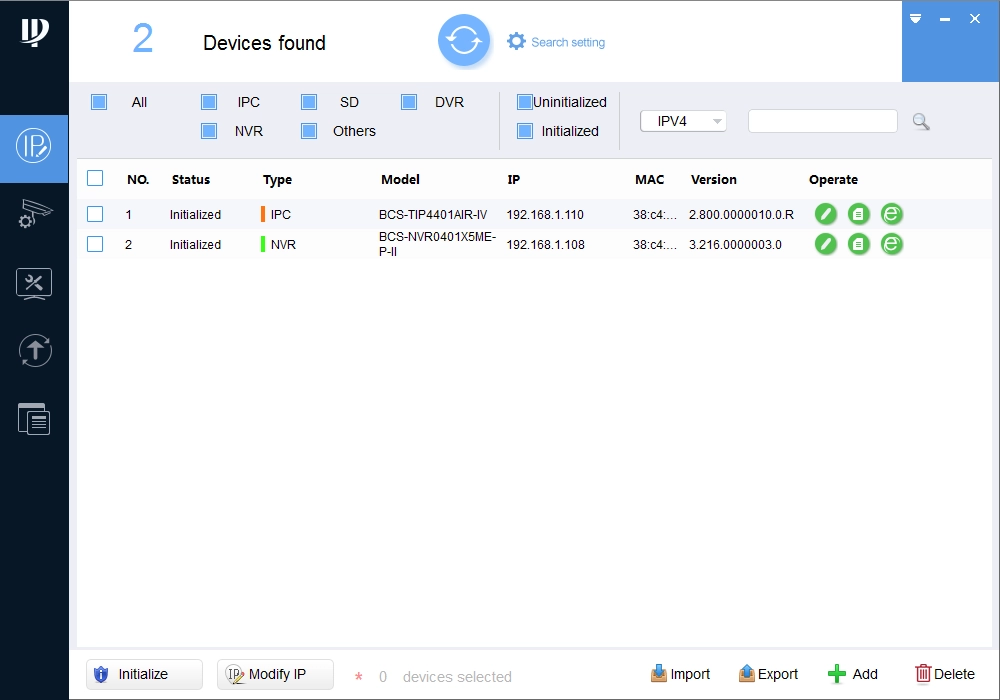

    Rys. 1 BCS ConfigTool - lista urządzeń w sieci

  3. Następnie wpisujemy adres IP urządzenia BCS Line w przeglądarce internetowej.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

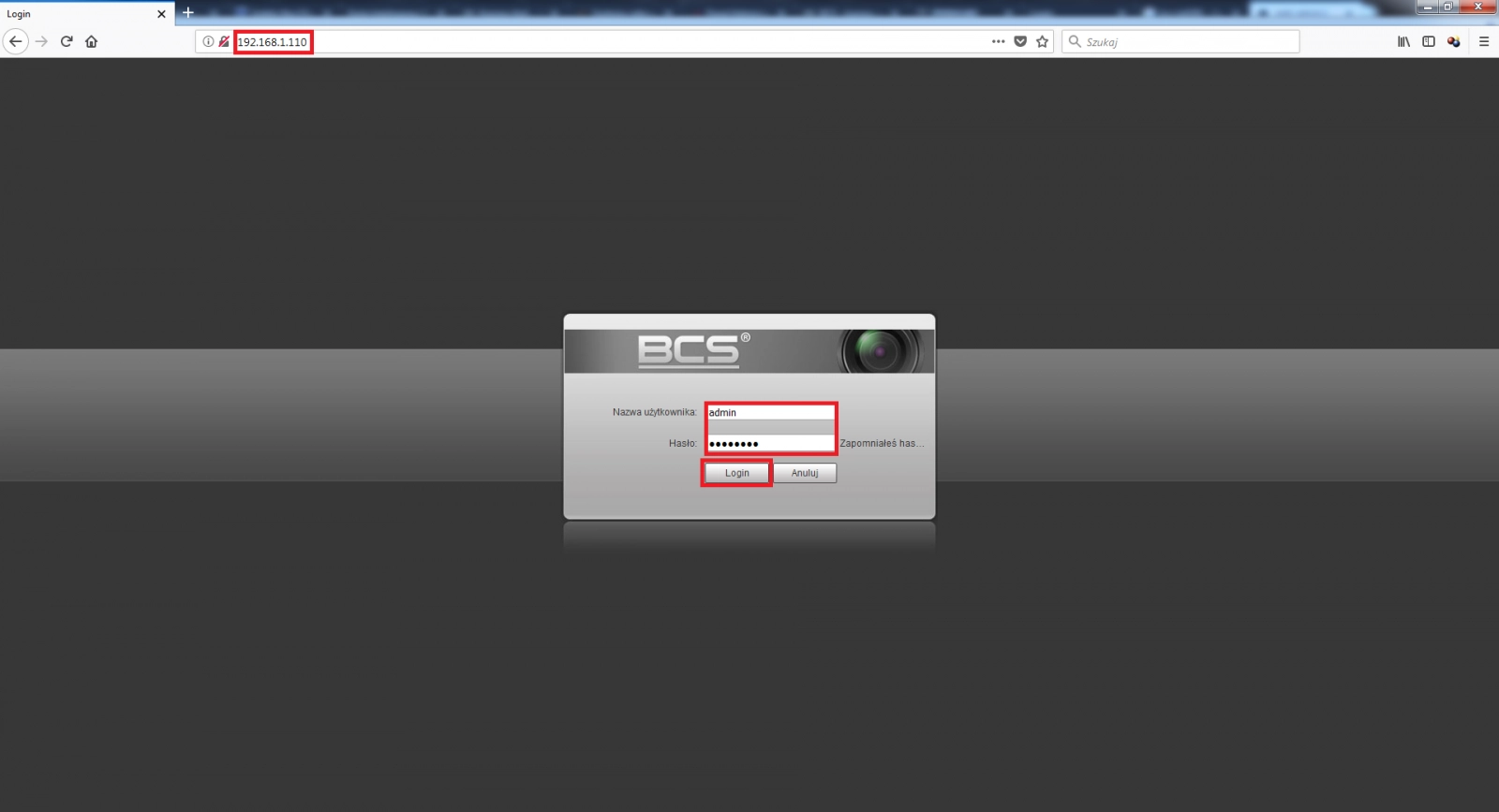

    Rys. 2 Webservice - logowanie

  4. Przechodzimy do ustawień (Ustawienia > Sieć> Port) i sprawdzamy porty HTTP oraz RTSP, które będą potrzebne do zdalnego połączenia z naszym urządzeniem.


    HTTP - domyślna wartość 80;
    TCP - domyślna wartość 37777;
    UDP - domyślna wartość 37778.

    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

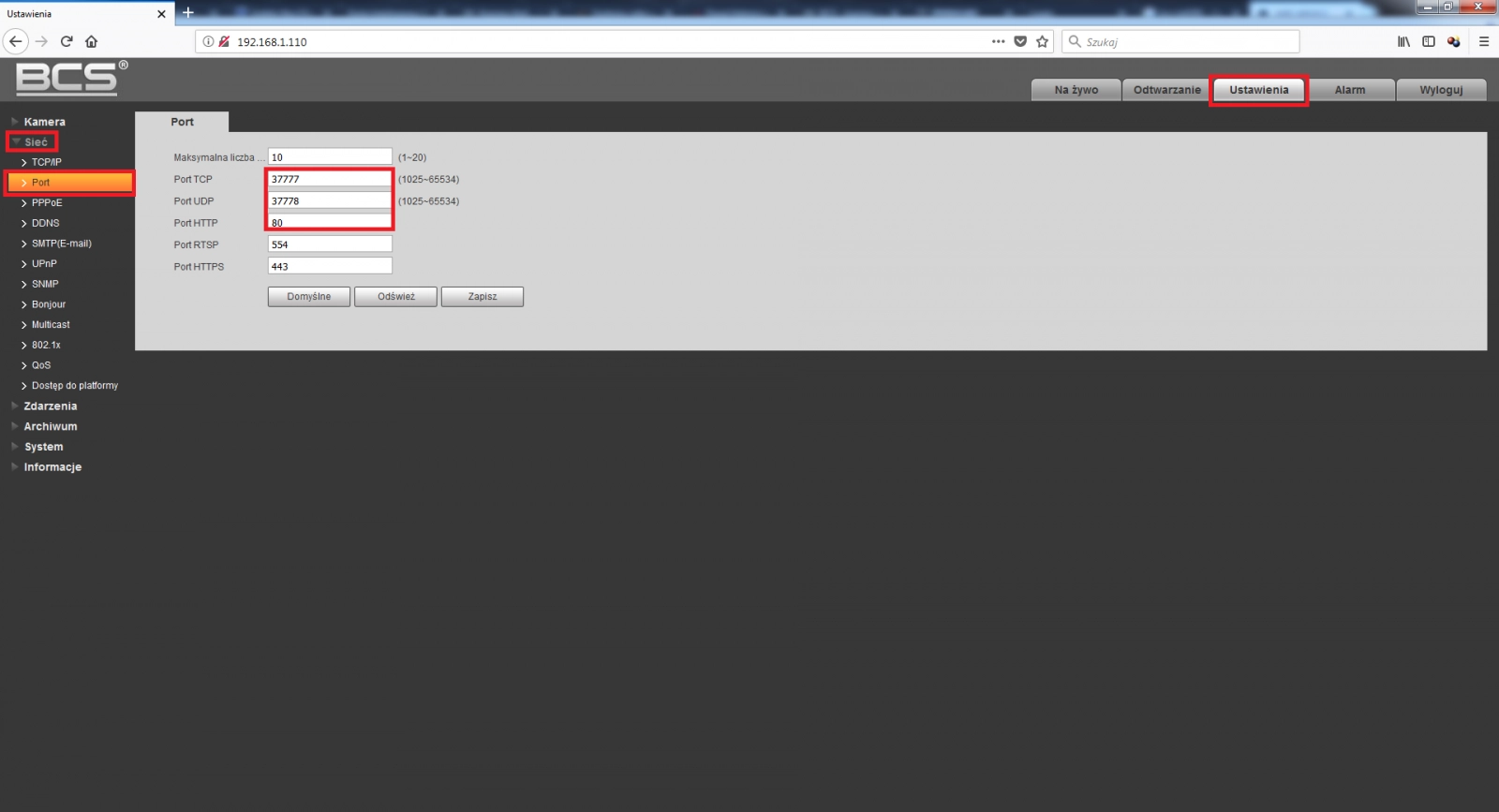

    Rys. 3 BCS ConfigTool - konfiguracja portów

  5. Jeżeli znamy już ustawienia sieciowe naszych urządzeń, logujemy się na naszym routerze. Jego adres może znajdować się bezpośrednio na urządzeniu lub w instrukcji. My polecamy odczyt poprzez wykorzystanie konsoli.



    W menu start naszego systemu szukamy konsoli komend i klikamy, by ją otworzyć.

    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

    Rys. 4 Wiersz poleceń - wyszukiwanie

  6. Wpisujemy polecenie "ipconfig" , następnie przyciskiem ENTER na klawiaturze zatwierdzamy.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

    Rys. 5 Wiersz poleceń - ipconfig

  7. Sprawdzamy adres naszego routera, któy znajduje się w rubryce "Brama domyślna".



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

    Rys. 6 Wiersz poleceń - sprawdzanie adresu routera

  8. W celu zalogowania się do naszego routera w przeglądarce wpisujemy jego adres IP.



    W menu głównym szukamy opcji "Forwarding" > "Virtual Servers". Za pomocą przycisku Add New dodajemy nowe przekierowanie.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

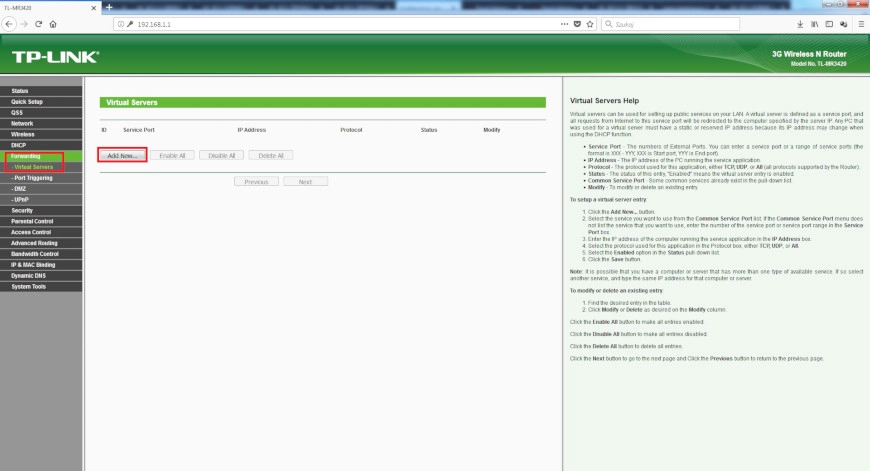

    Rys. 7 TP-LINK - dodawanie nowego przekierowania

  9. Uzupełniamy potrzebne informacje:

    Service Port - port HTTP naszego rejestratora,

    IP Address - adres IP rejestratora,

    Protocol - protokół komunikacji,

    Status - status udostępnienia,

    Common service port - rodzaj usługi opcjonalnie.



    Dla portu HTTP wpisujemy odpowiednio: port 80, adres IP 192.168.1.100, protokół TCP. Klikamy "SAVE", by zatwierdzić zmiany.

    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

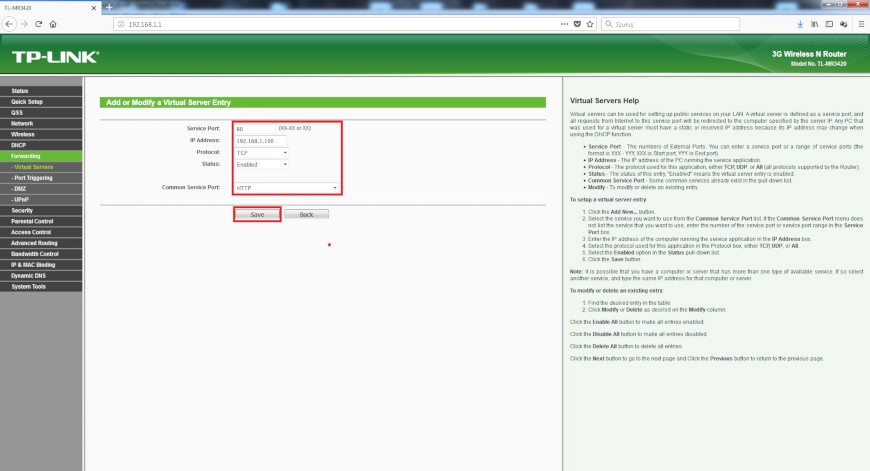

    Rys. 8 TP-LINK - uzupełnianie potrzebnych informacji do przekierowania portu

  10. Po poprawnym przekierowaniu portu zostaniemy przeniesieni do zakładki "Virtual Servers", port przez nas przekierowany powinien być widoczny na liście.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

    Rys. 9 TP-LINK Virtual servers - lista pomyślnie przekierowanych portów

  11. Porty RTSP oraz Serwera należy przekierować w sposób analogiczny.



    Dla RTSP podstawiamy odpowiednio: port 554, adres 192.168.1.100, protokół TCP.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

    Rys. 10 TP-LINK - przekierowanie RTSP

  12. Dla UDP podstawiamy odpowiednio: port 37778, adres 192.168.1.110, protokół UDP.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

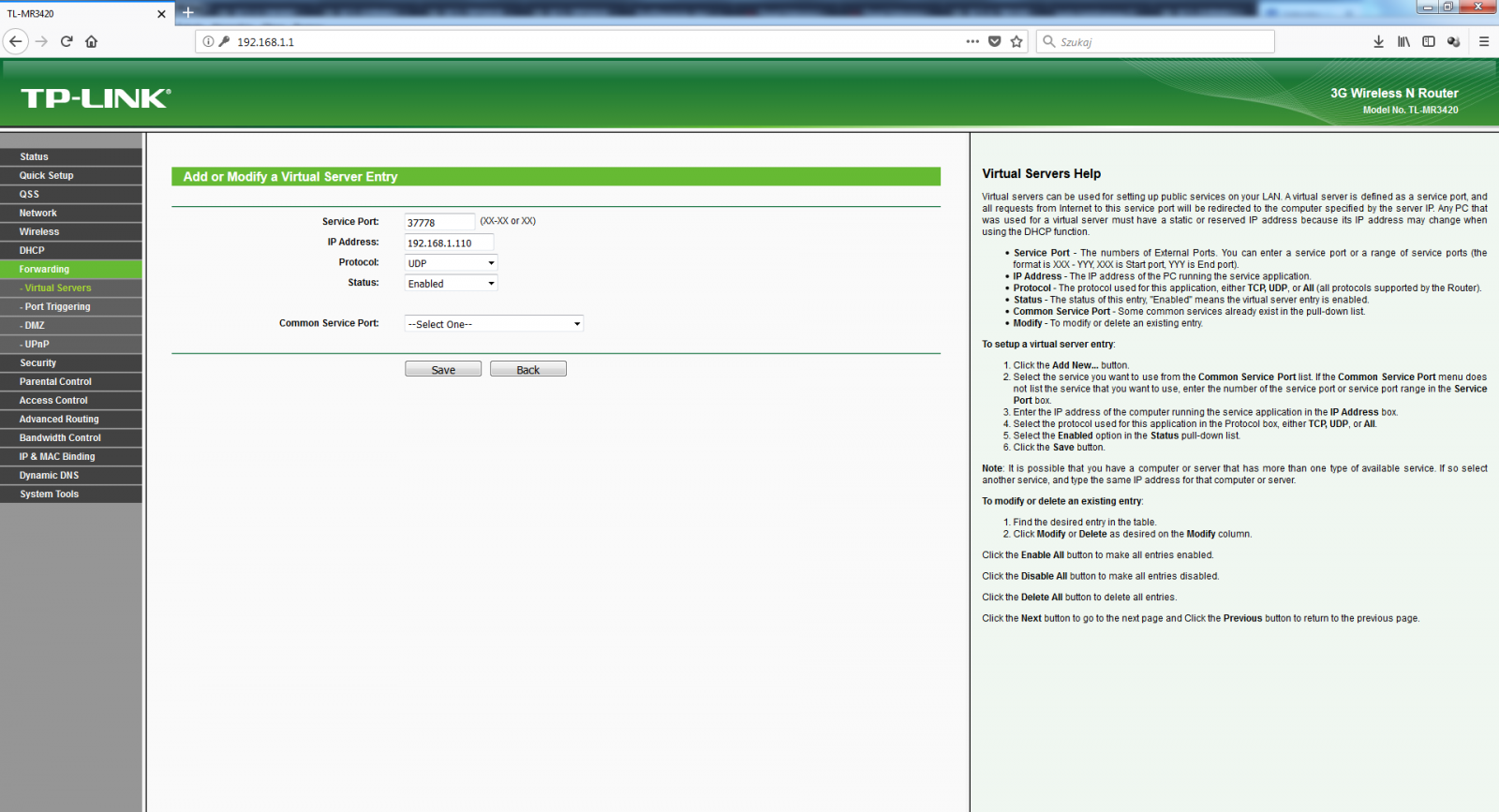

    Rys. 11 TP-LINK - przekierowanie portu serwera

  13. Lista wszystkich portów przekierowanych przez nas.



    Przekierowania portów do podglądu na żywo z urzadzeń BCS Line

    Rys. 12 TP-LINK - lista przekierowanych portów
