Przekierowania portów do podglądu na żywo z urządzeń BCS Point

Pogląd na żywo z kamer BCS Point możemy uzyskać przekierowując właściwe porty. Taką metodę wykorzystuje się w przypadku, gdy podgląd z urządzeń ma być uzyskany poprzez komputer znajdujący się w innej sieci lokalnej.

Uzyskanie zdalnego podglądu z kamer BCS Point

1. Po pierwsze musimy określić adres IP w sieci lokalnej naszego urządzenia. Aby tego dokonać pobieramy aplikację BCS Point Tools, która jest dostępna na naszym serwerze FTP:



   chron.pl



2. Następnym krokiem jest uruchamianie programu. W zakładce "Konfiguracja urządzeń" znajduje się lista urządzeń, które są w naszej sieci.

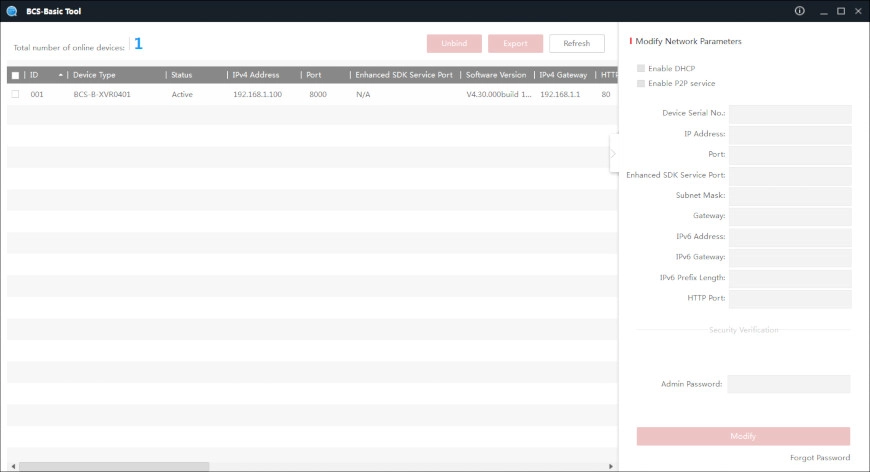

   Rys. 1 BCS Point Tool - lista urządzeń w sieci

3. W kolejnym kroku wpisujemy adres IP udostępnianego urządzenia w przeglądarce internetowej.

   Możemy zalogować się do menu głównego.

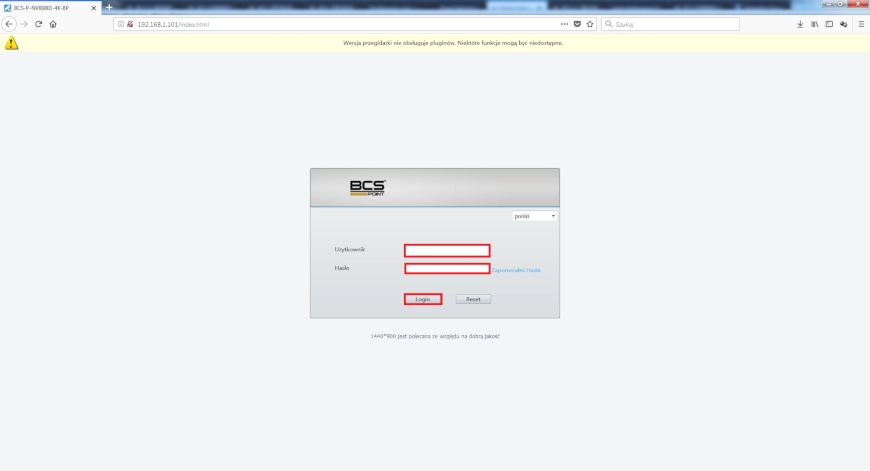

   Rys. 2 BCS Point Tool - panel logowania

4. Przechodzimy do ustawień (Ustawienia > Sieć> Port) i sprawdzamy porty HTTP i RTSP, które będą potrzebne do zdalnego połączenia z naszym urządzeniem.


   HTTP - domyślna wartość 80;

   RTSP - domyślna wartość 554.

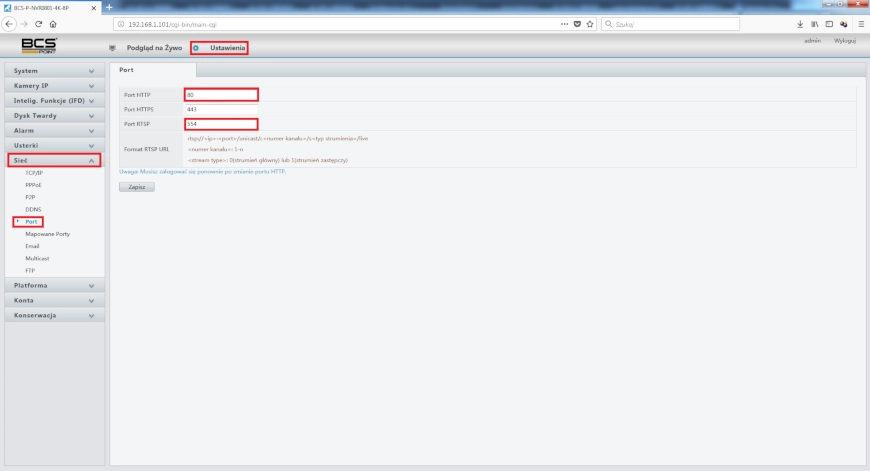

   Rys. 3 BCS Point Tool - konfiguracja portów

5. Jeżeli znamy już ustawienia sieciowe naszych urządzeń, logujemy się na naszym routerze. Jego adres może znajdować się bezpośrednio na urządzeniu lub w instrukcji. My polecamy odczyt poprzez wykorzystanie konsoli.



   W menu start naszego systemu szukamy konsoli komend i klikamy, by ją otworzyć.



   Rys. 4 Wiersz poleceń - wyszukiwanie

6. Wpisujemy polecenie "ipconfig" , nastęnie przyciskiem ENTER na klawiaturze zatwierdzamy.





   Rys. 5 Wiersz poleceń - ipconfig

7. Sprawdzamy adres naszego routera, któy znajduje się w rubryce "Brama domyślna".





   Rys. 6 Wiersz poleceń - sprawdzanie adresu routera

8. W celu zalogowania się do naszego routera w przeglądarce wpisujemy jego adres IP. W naszym przypadku jest to TP-LINK.



   W menu głównym szukuamy opcji "Forwarding" > "Virtual Servers". Za pomocą przycisku Add New dodajemy nowe przekierowanie.





   Rys. 7 TP-LINK - dodawanie nowego przekierowania

9. Uzupełniamy potrzebne informacje:

   Service Port - port HTTP naszego rejestratora,

   IP Address - adres IP rejestratora,

   Protocol - protokół komunikacji,

   Status - status udostępnienia,

   Common service port - rodzaj usługi opcjonalnie.



   Dla portu HTTP wpisujemy odpowiednio: port 80, adres IP 192.168.1.100, protokół TCP. Klikamy "SAVE", by zatwierdzić zmiany.



   Rys. 8 TP-LINK - uzupełnianie potrzebnych informacji do przekierowania portu

10. Po poprawnym przekierowaniu portu zostaniemy przeniesieni do zakładki "Virtual Servers", port przez nas przekierowany powinien być widoczny na liście.





    Rys. 9 TP-LINK Virtual servers - lista pomyślnie przekierowanych portów

11. Porty RTSP oraz Serwera należy przekierować w sposób analogiczny.



    Dla RTSP podstawiamy odpowiednio: port 554, adres 192.168.1.100, protokół TCP.





    Rys. 10 TP-LINK - przekierowanie RTSP

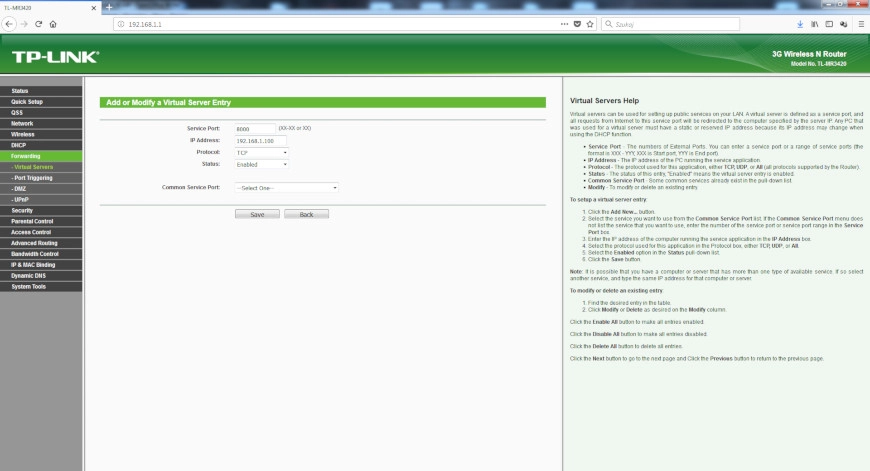

12. W miejscu "Service port" wpisujemy port 8000, "IP Adress"  - 192.168.1.100, a "Protocol" ustawiamy na TCP.





    Rys. 11 TP-LINK - przekierowanie portu serwera
