Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

W celu przejścia do konkretnego etapu instrukcji kliknij na odpowiedni tytuł.

  1. Włączenie funkcji p2p w rejestratorze BCS Point
  2. założenie konta star4live
  3. Dodawanie urządzeń BCS do platformy Star4live
  4. Udostępnianie urządzenia poprzez Star4live
  5. Przywracanie hasła - Star4live
  6. Podgląd zdalny z kamer poprzez przeglądarkę z wykorzystaniem star4live
  7. Powiązanie konta P2P z aplikacją BCS Point Manager
  8. Udostępnianie urządzenia z poziomu BCS Point Manager
  9. Podgląd zdalny z kamer - BCS Point Manager



Włączenie funkcji p2p w rejestratorze BCS Point

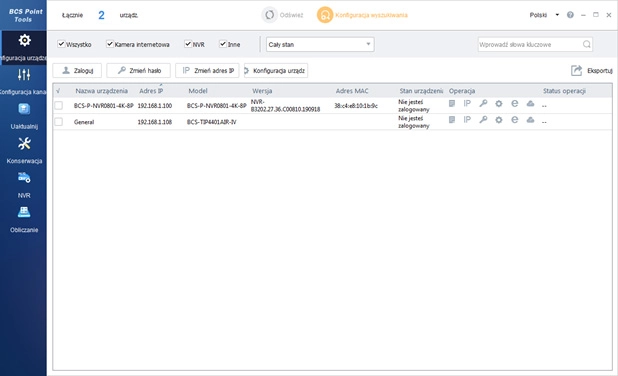

  1. W celu dodania urządzenia gamy produktowej BCS Point do platformy Star4Live, musimy się upewnić się czy funkcja P2P jest uruchomiona. Możemy tego dokonać po zalogowaniu się na urządzeniu poprzez przeglądarkę internetową. Potrzebny nam będzie adres IP urządzenia, który ustalamy za pomocą aplikacji BCS Point Tools.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 1 Okno główne BCS Point Tools

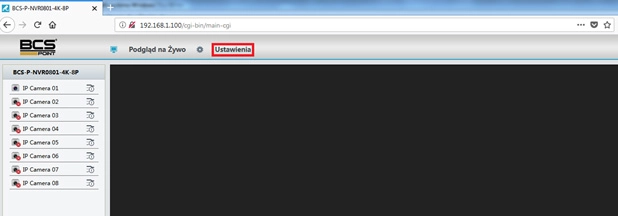

  2.  W menu rejestratora wybieramy zakładkę "Ustawienia".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 2 Web Service BCS Point - Ustawienia

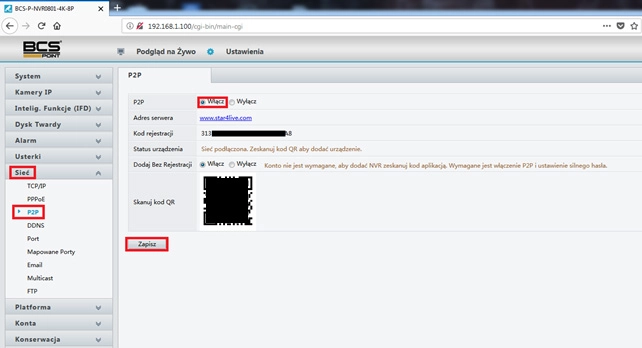

  3. Po przejściu do zakładki "Ustawienia", klikamy kolejno:  "Sieć > P2P > Włącz(zaznaczamy) > Zapisz".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 3 Opcje w zakładce "Ustawienia" - Web Service BCS Point

Założenie konta star4live

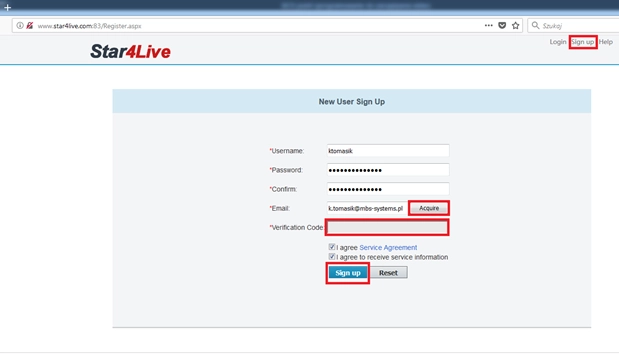

  1. Konto wymagane do obsługi połączeń P2P zakładamy na stronie www.star4live.com.
    W zakładce "Sign up" wypełniamy wszystkie wymagane pola, klikamy przycisk "Acquire". Na nasz e-mail zostanie wysłany kod, wpisujemy go w pole "Verification Code" i klikamy "Sign up".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 4 Witryna internetowa Star4Live - Rejestracja

  2.  Po poprawnej rejestracji i logowaniu ukaże nam się strona, która pozwoli dodawać urządzenia oraz nimi zarządzać.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 5 Star4Live - Okno główne

    Na stronie głównej widoczne są trzy tabele: "My Cloud Devices" - lista urządzeń, którymi zarządzamy; "Shared Cloud Devices" - lista urządze, które nam udostępniono; "Sharing Records" - lista urządzeń, które udostępniamy.

dodawanie urządzeń BCS do platformy Star4live

Star4Live to ogólne rozwiązanie, oparte na serwerach w chmurze dla mobilnych klientów monitoringu i inteligentnych urządzeń wykorzystujących technologie przetwarzania w chmurze, mobilnego Internetu i dużych zbiorów danych. Chmura powstała w celu oferowania nowoczesnych, wygodnych i bezpiecznych usług informacyjnych małym i średnim przedsiębiorstwom.

Star4Live wykorzystuje technologię P2P (Peer to Peer) do ustanowienia połączenia w chmurze między rejestratorem sieciowym, kamerami i urządzeniami mobilnymi, takimi jak smartfony i tablety. Po włączeniu P2P, NVR lub kamera inicjuje połączenie z serwerem w chmurze i ustanawia niezbędne poświadczenia dla NVR lub kamer w celu udostępniania wideo.



Kroki do wykonania - Star4live

  1. W celu dodania urządzenia wybieramy przycisk "Add Device".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

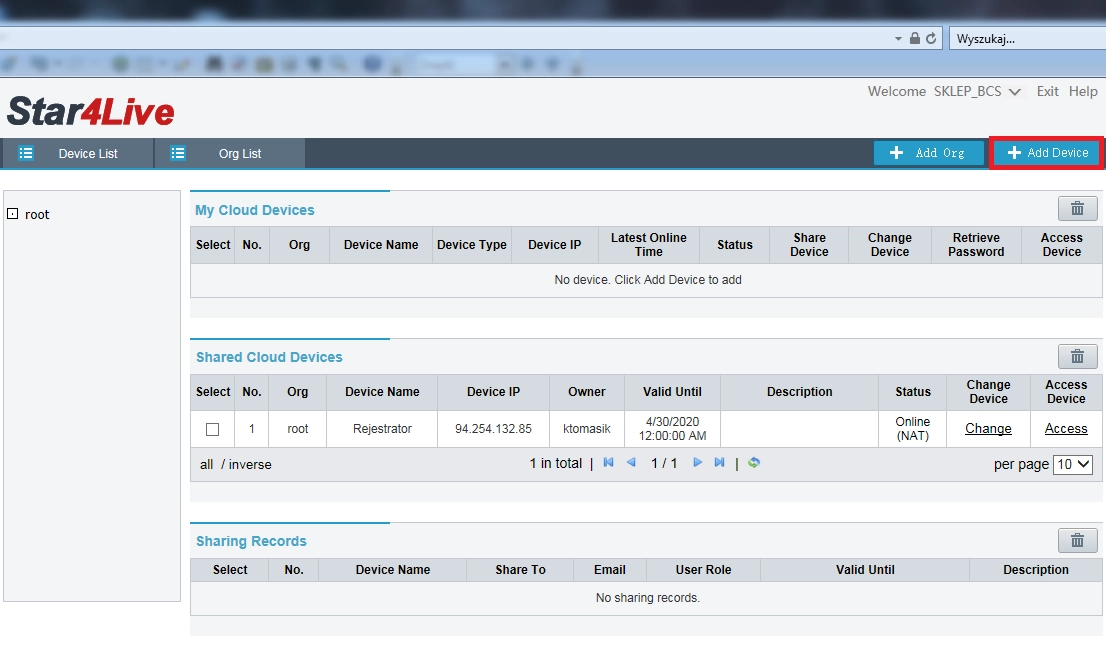

    Rys. 6 Okno główne Star4live - dodawanie urządzenia

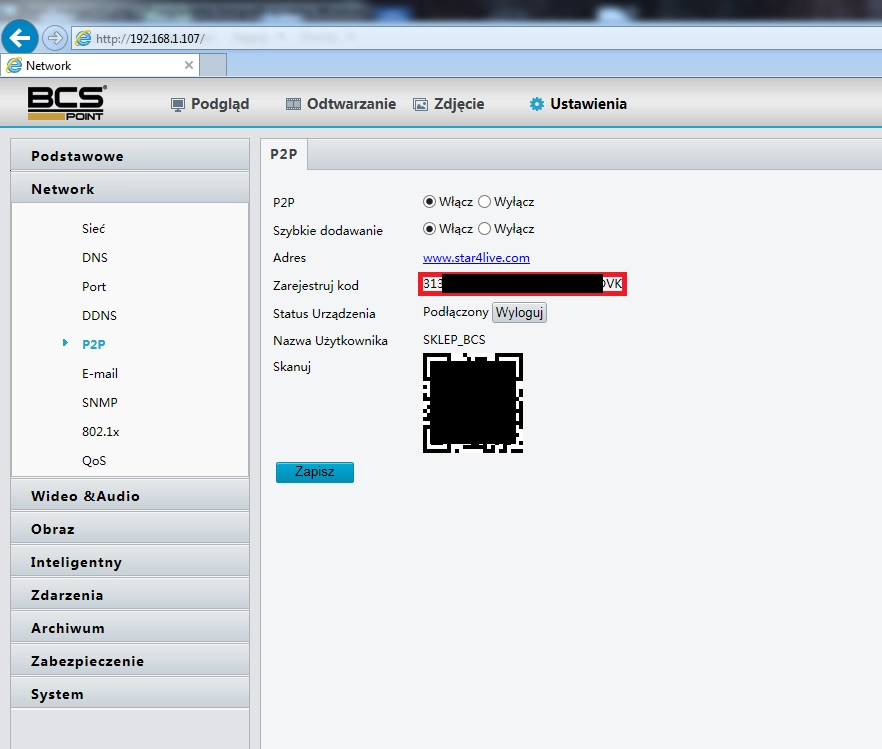

  2. Pojawi się okno z formularzem, w którym wypełniamy wszystkie pola. W pole "Register Code"  wpisujemy kod rejestracyjny znajdujący się w zakładce, w której włączana była funkcja p2p.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 7 Zakładka z kodem rejestracyjnym

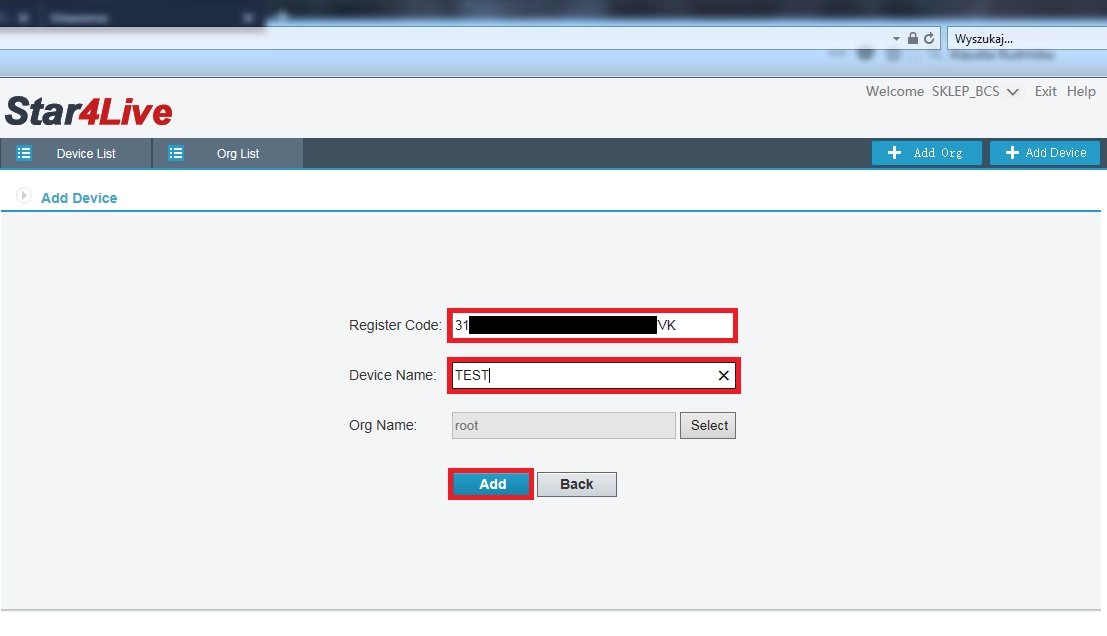

    A także "Device Name" - nazwa urządzenia, która będzie nam służyć do identyfikacji sprzętu. Dodanie urządzenia potwierdzamy poprzez naciśnięcie "Add"

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 8 Uzupełnianie informacji w zakładce "Add Device"

  3. Po poprawnym dodaniu urządzenia zostaniemy przekierowani na stronę główną. W pierwszej tabeli pojawi się urządzenie wraz ze wszystkimi informacjami oraz działaniami, które możemy wykonać:

    • Select - pole wyboru urządzenia;
    • No.- numer porządkowy urządzenia;
    • Org - grupa urządzeń, do której należy sprzęt.
    • Device Name - nazwa urządzenia przez nas nadana podczas dodawania urządzenia;
    • Device type - model urządzenia;
    • Device IP - aktualny/ostatni adres IP;
    • Latest Online Time - data ostatniego logowania urządzenia na serwerze P2P;
    • Status - obecny status urządzenia;
    • Share Device - przycisk udostępnienia urządzenia;
    • Change Device - przycisk zmiany nazwy urządzenia;
    • Retrieve Passowrd - przycisk przywrócenia hasła;
    • Access Device - zdalny dostęp urządzenia.



Udostępnianie urządzenia poprzez Star4live

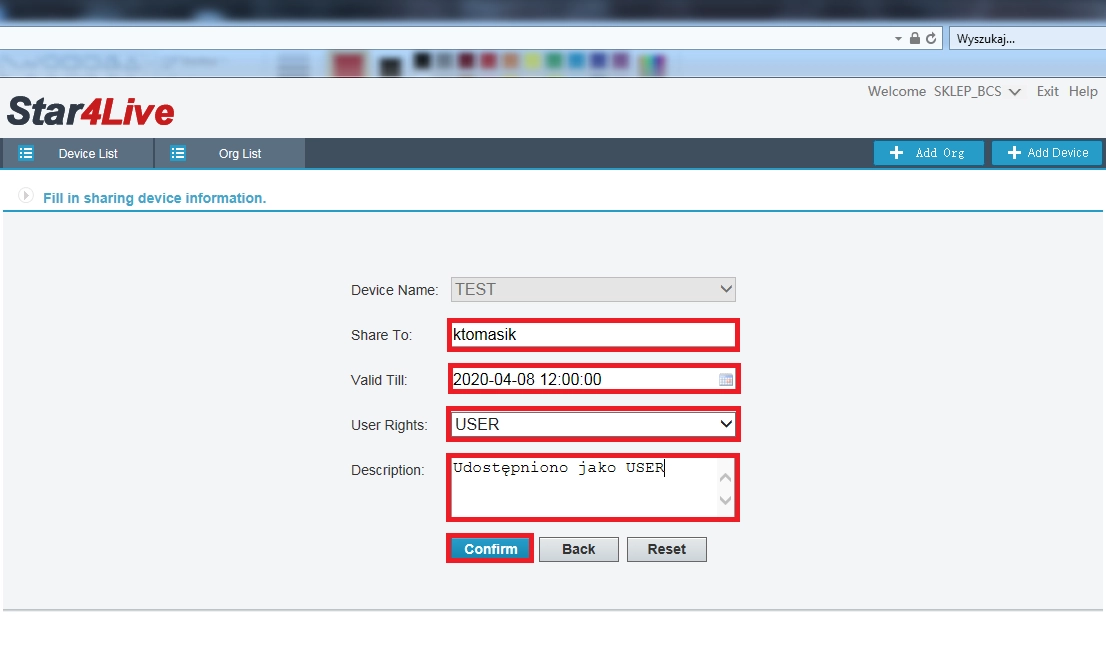

  1. Po dodaniu urządzenia do naszego konta stajemy się jego administratorem nadrzędnym. Oznacza to, że nikt bez naszej wiedzy nie uzyska dostępu do naszego sprzętu, jeśli nie udzielimy mu takich uprawnień. Aby tego dokonać wystarczy kliknąć przycisk "Share" i wypełnić wszystkie pola:

    • Share To - Login użytkownika Star4Live, któremu udostępniamy urządzenie,
    • Valid Till - Data do kiedy urządzenie ma być dostępne (domyślnie miesiąc),
    • User Rights - Uprawnienia użytkownika na których urządzenie udostępniamy (rzeczywisty użytkownik istniejący na rejestratorze),
    • Description - Nasze adnotacje do urządzenia(do 30 znaków).

    Po uzupełnieniu wszystkich informacji, udostępnianie zatwierdzamy przyciskiem "Confirm".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 9 Udostępnianie urządzenia - wypełnienie potrzebnych informacji

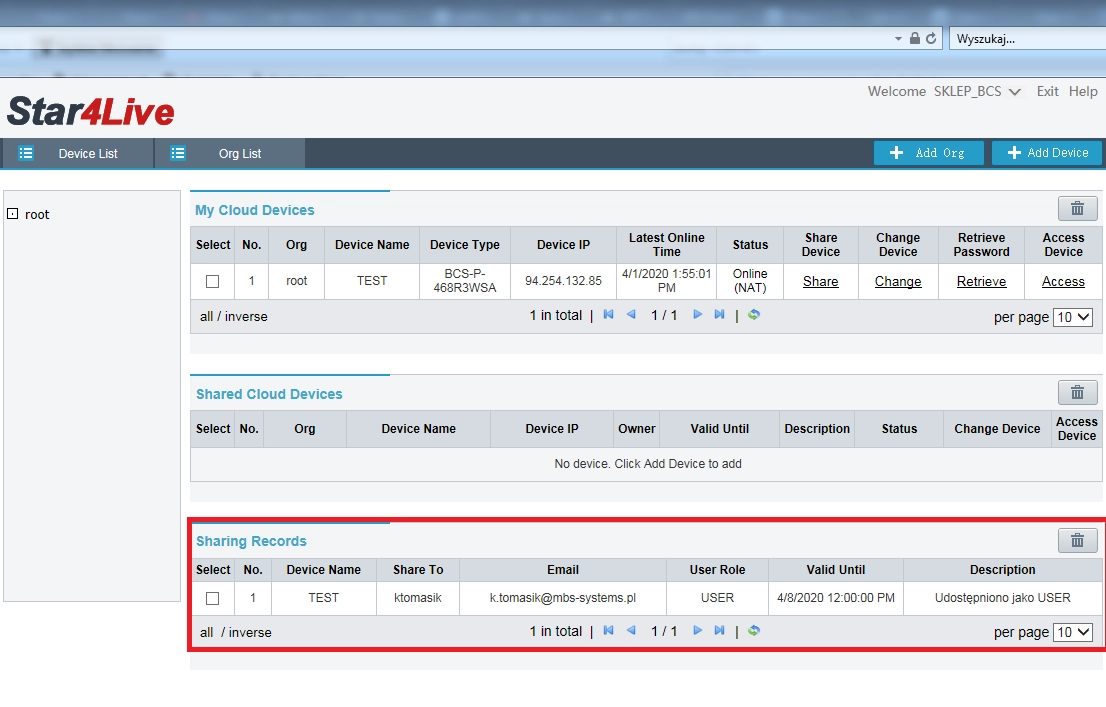

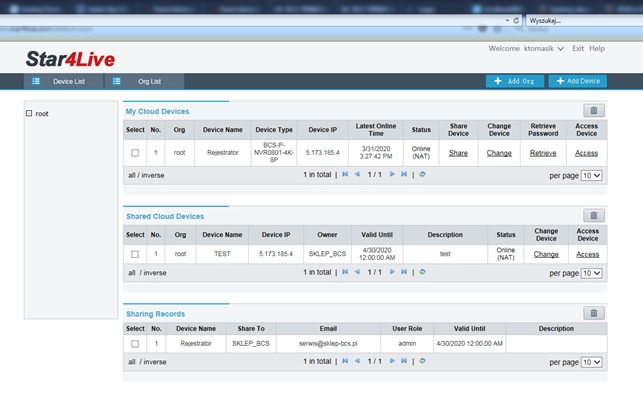

  2. Po poprawnej operacji udostępniania zostaniemy przekierowani do strony głównej, gdzie nasze urządzenie pojawi się w ostatniej tabeli.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 10 Okno główne Star4live - lista udostępnionych urządzeń

  3. W przypadku użytkownika, któremu udzielaliśmy dostępu, urządzenie pojawi się w środkowej tabeli.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 11 Okno główne Star4live - urządzenia udostępnianie dla danego użytkownika (tabela środkowa)

Przywracanie hasła - Star4live

  1. W momencie, gdy zapomnimy naszego hasła logowania na użytkownika admin, możemy skorzystać z funkcji "Retrieve Password". Funkcja ta jest DOSTĘPNA TYLKO DLA ADMINISTRATORA NADRZĘDNEGO, aby z niej skorzystać wciskamy "Retrieve". W oknie przywracania hasła, w polu "Valid Date" wybieramy datę na kiedy hasło ma być ważne oraz wciskamy przycisk "Acquire".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

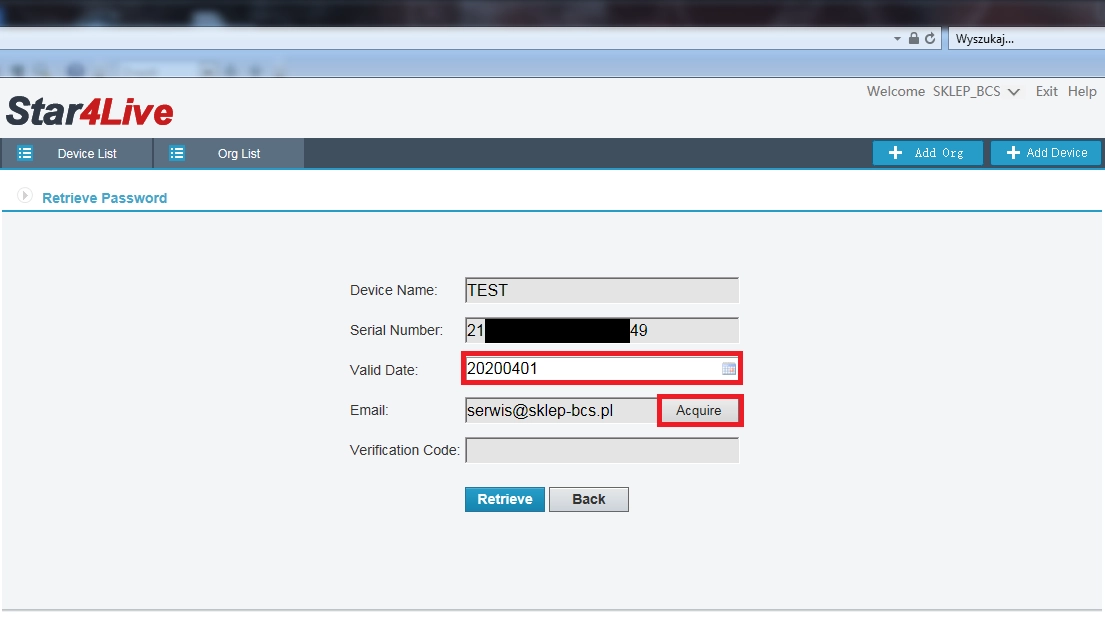

    Rys. 12 Okno odzyskiwania hasła w Star4live

  2. Kod weryfikacyjny powinien trafić na nasz e-mail (podany w trakcie rejestracji konta Star4Live) do 5 minut, po otrzymaniu kodu wpisujemy go w aktywnym już polu "Verification Code", KOD JEST WAŻNY 30 MINUT od jego otrzymania. Klikamy "Retrieve", w tym momencie hało tymczasowe zostanie wygenerowane.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

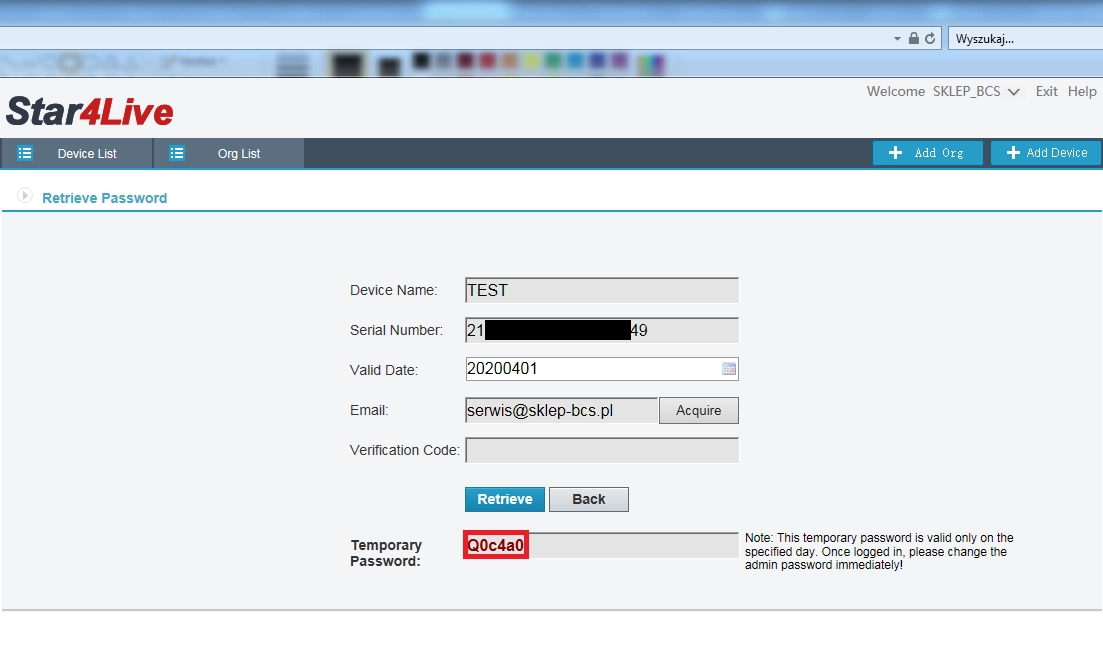

    Rys. 13 Uzupełnianie kodu weryfikacyjnego w celu wygenerowania nowego hasła tymczasowego

    Uwaga! Po wygenerowaniu hasła tymczasowego niezwłocznie logujemy się na urządzeniu i ustawiamy własne hasło.

Dostęp zdalny poprzez star4live

  1. Dzięki opcji "Device Access" możemy uzyskać dostęp do webserwera urządzenia, należy pamiętać jednak, że przy pierwszym uruchomieniu dostępu zdalnego wymagana jest instalacja niezbędnych pluginów.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 14 Okno Star4live - opcja "Device Access"

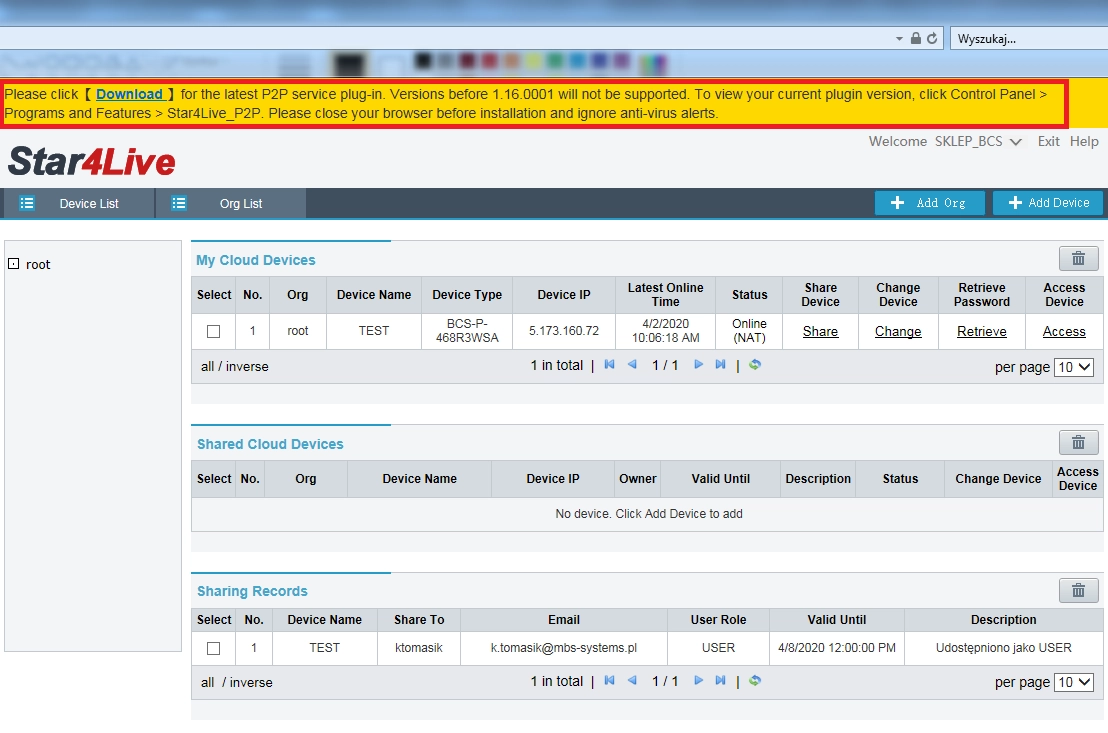

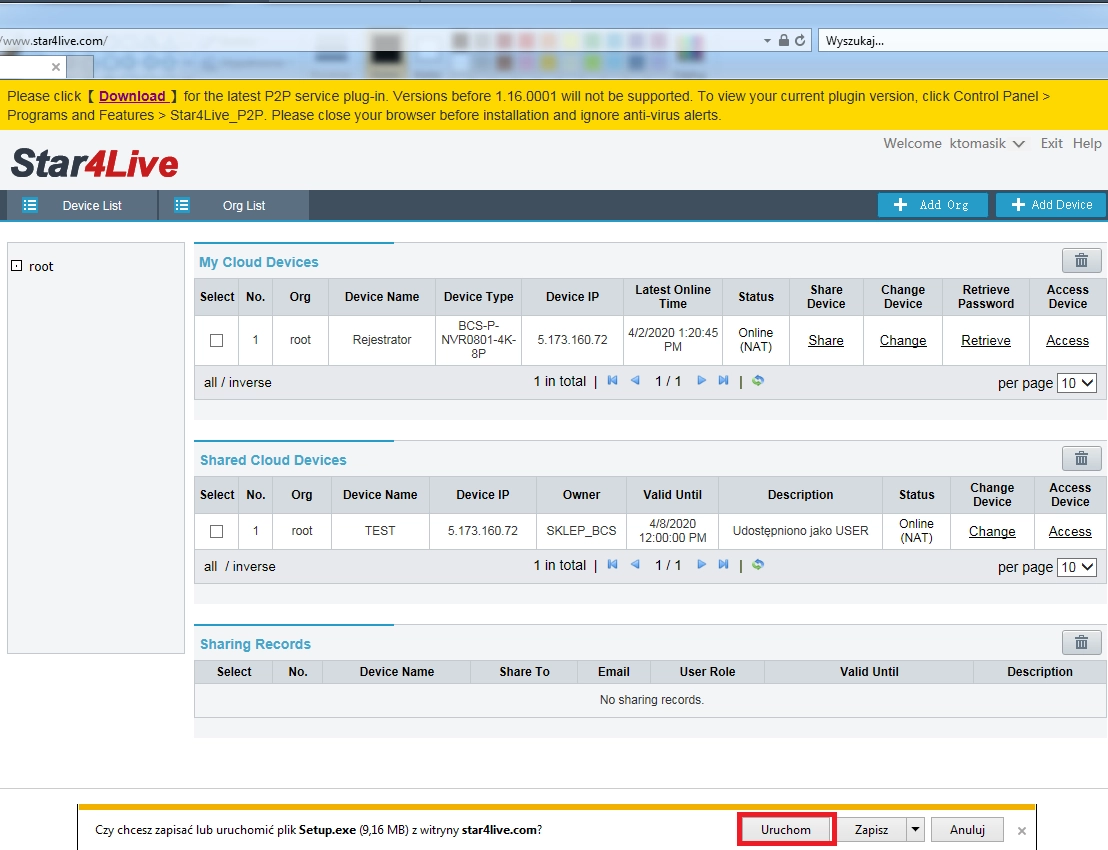

  2. Klikamy napis [Download] znajdujący się na żółtym pasku u góry strony. Następnie wciskamy przycisk "Uruchom" na dole strony.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 15 Uzupełnianie kodu weryfikacyjnego w celu wygenerowania nowego hasła tymczasowego

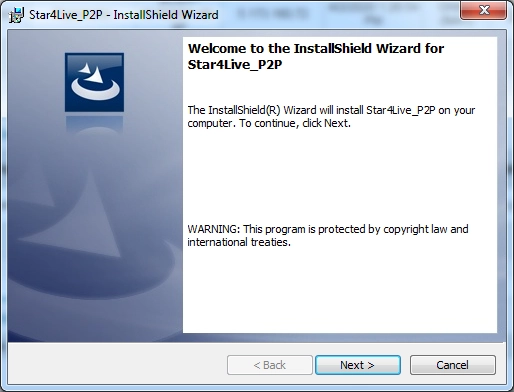

  3. W okienku komunikatu, które nam się pojawi wybieramy "Next".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 16 Kreator instalacyjny - strona powitalna

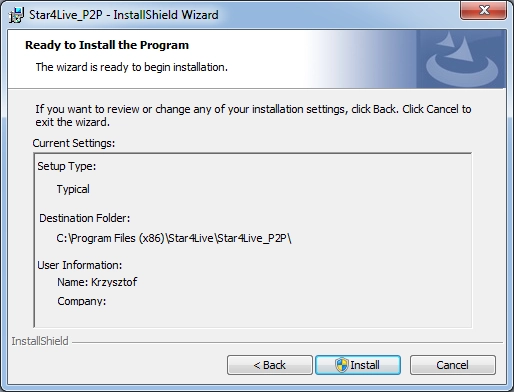

  4. Następnie klikamy "Install".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 17 Kreator instalacyjny - rozpoczęcie procesu instalacji Star4live P2P

  5. Instalacje kończymy wciskając "Finish".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

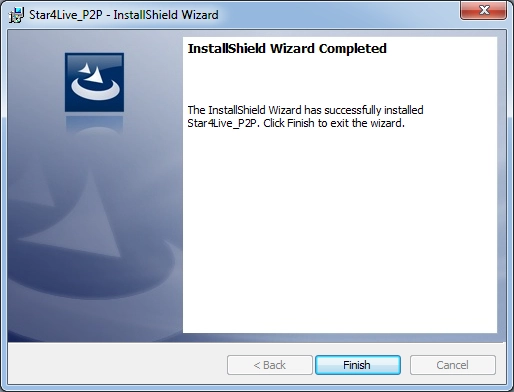

    Rys. 18 Kreator instalacyjny - kończenie procesu instalacji Star4live P2P

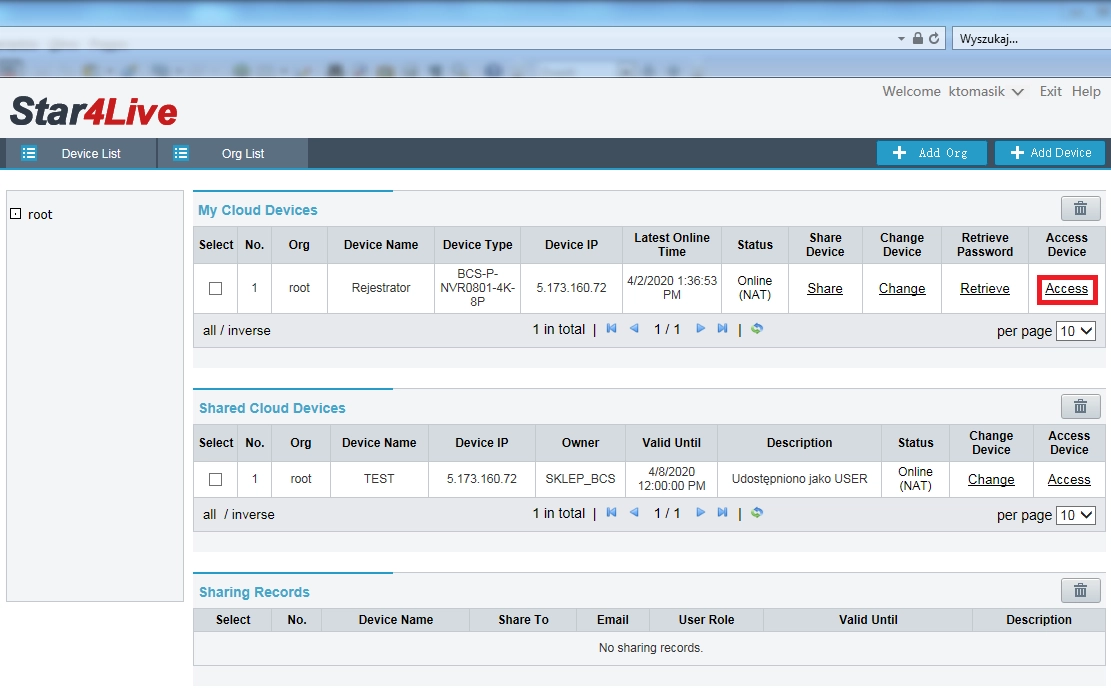

  6. Teraz możemy przejść do uruchomienia zdalnego dostępu, powracamy do Star4live i wybieramy "Access".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 19 Star4live - wybór zakładki do zarządzania dostępem zdalnym

  7. Otworzy się nam nowa zakładka zdalnego dostępu. Czasem może wystąpić problem w zgodności pluginu z przeglądarką. W celu naprawy błędu z menu "Ustawienia" przeglądarki wybieramy "Ustawienia widoku zgodności".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

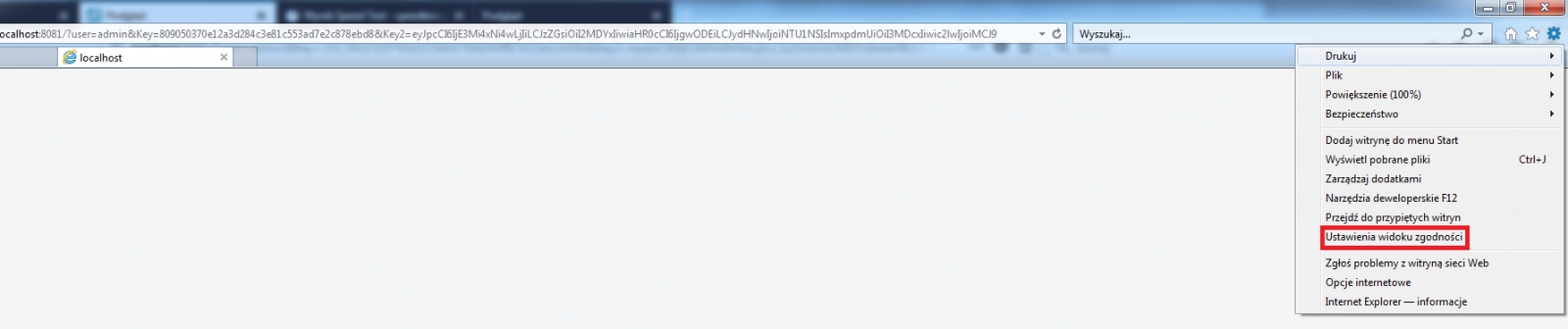

    Rys. 20 Internet Explorer - ustawienia

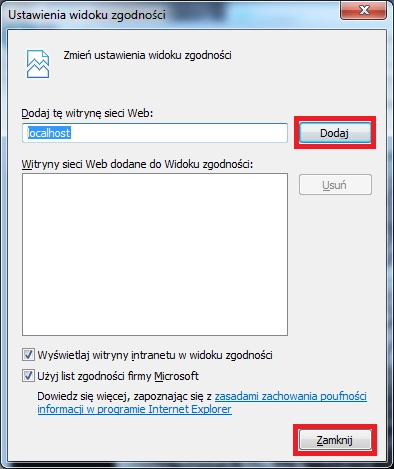

  8. Po pojawieniu się okienka komunikatu wybieramy przycisk "Dodaj", a następnie "Zamknij".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 21 Ustawienia zgodności widoku - dodawanie localhosta do widoku

  9. Konfiguracja przebiegła pomyślnie. Podgląd z kamer jest aktywny.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

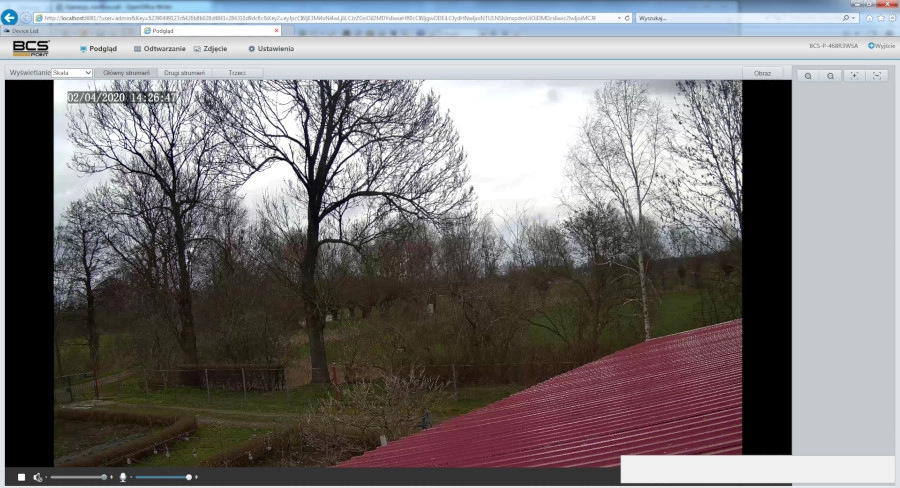

    Rys. 22 Podgląd z naszej kamery na żywo

Powiązanie konta P2P z aplikacją BCS Point Manager

Nasze konto Star4Live możemy wykorzystać do podglądu kamer w aplikacji BCS Point Manager na komputerze stacjonarnym, czy też laptopie.

Jak powiązać nasze konto p2p z BCS POint Manager?

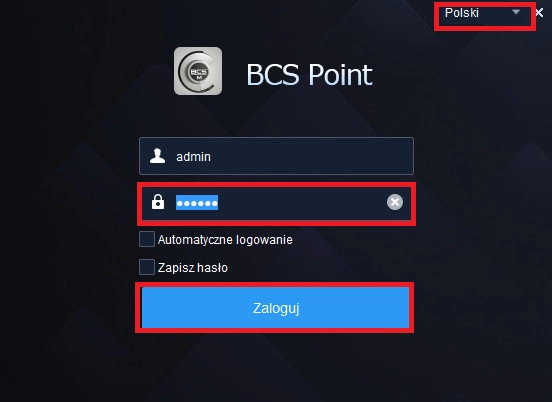

  1. W oknie powitalnym znajduje się opcja, w której z listy rozwijalnej możemy wybrać język. Na początek musimy się zalogować. HASŁO DOMYŚLNE dla użytkownika admin to 123456.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 23 Okno logowania BCS Point Manager - autoryzacja użytkownika

  2. Po zalogowaniu pojawi nam się "Menu główne". Wybieramy zakładkę "Zarządzanie urządzeniami".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

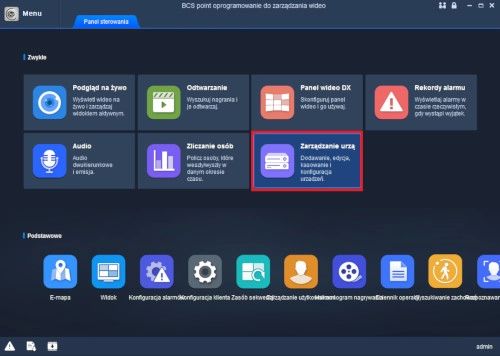

    Rys. 24 Okno główne aplikacji BCS Point Manager - wybór odpowiedniego modułu

  3. W zakładce "Zarządzania urządzeniami" wybieramy "Urządzenia w chmurze".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

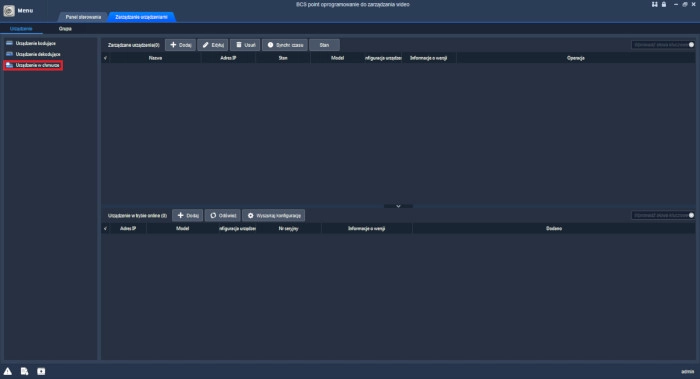

    Rys. 25 Zakładka "Zarządzanie urządzeniami" - wybór urządzeń

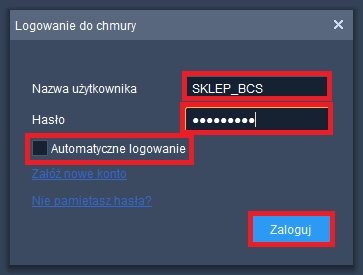

  4. Pojawi nam się możliwość zalogowania do naszego konta P2P. Wprowadzamy login oraz hasło. Mamy również możliwość zaznaczenia autologowania do naszego konta. Tę opcję zalecamy jedynie w momencie, gdy mamy pewność, że z aplikacji na naszym komputerze nie będą korzystały osoby nieupoważnione. Na koniec klikamy przycisk "Zaloguj", aby potwierdzić.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 26 Okno logowania do chmury P2P

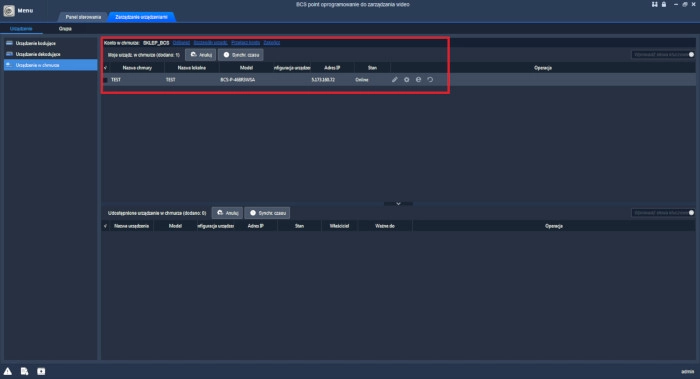

  5. Po zalogowaniu ukaże nam się lista wszystkich urządzeń dodanych do naszego konta.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 27 Oprogramowanie BCS Point Manager - lista dodanych urządzeń

  6. Urządzenie możemy również w łatwy sposób dodać do naszej chmury. Wybieramy "Szczegóły urządzeń".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 28 Okno główne aplikacji BCS Line - dodawanie kamery IP do podglądu

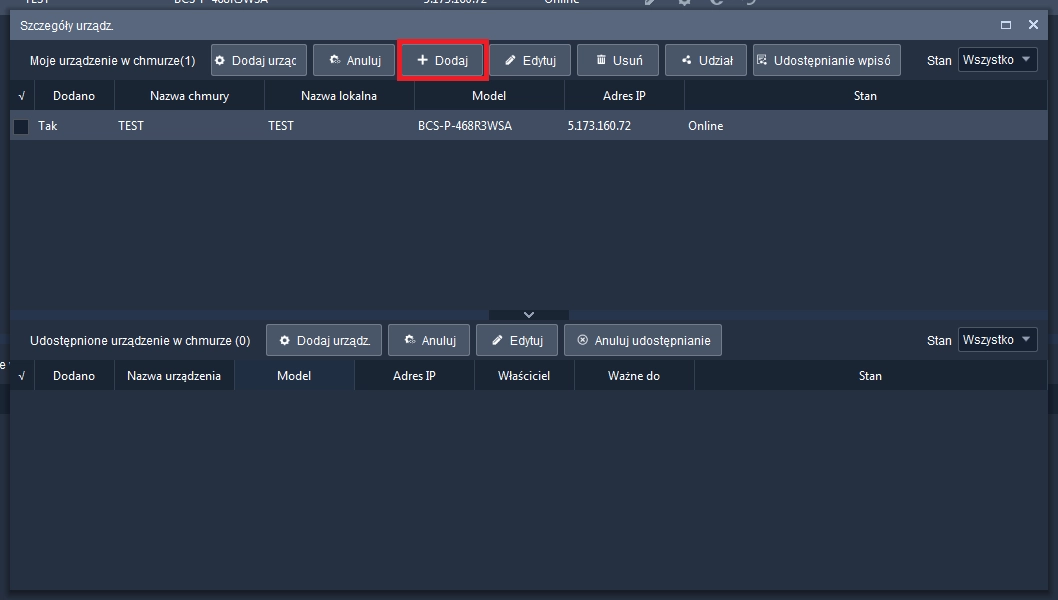

  7. Następnie klikamy przycisk "Dodaj" znajdujący się w górnym pasku zakładki.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 29 Opcje zakładki "Szczegóły urządzeń" w programie BCS Point Manager

  8. W okienku dodawania urządzeń podajemy nazwę urządzenia (wymyślona przez nas) oraz kod rejestracyjny, całość potwierdzamy przyciskiem "Dodaj".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

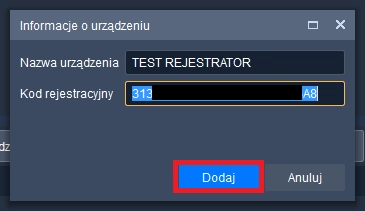

    Rys. 30 Okno "Dodawania urządzeń"

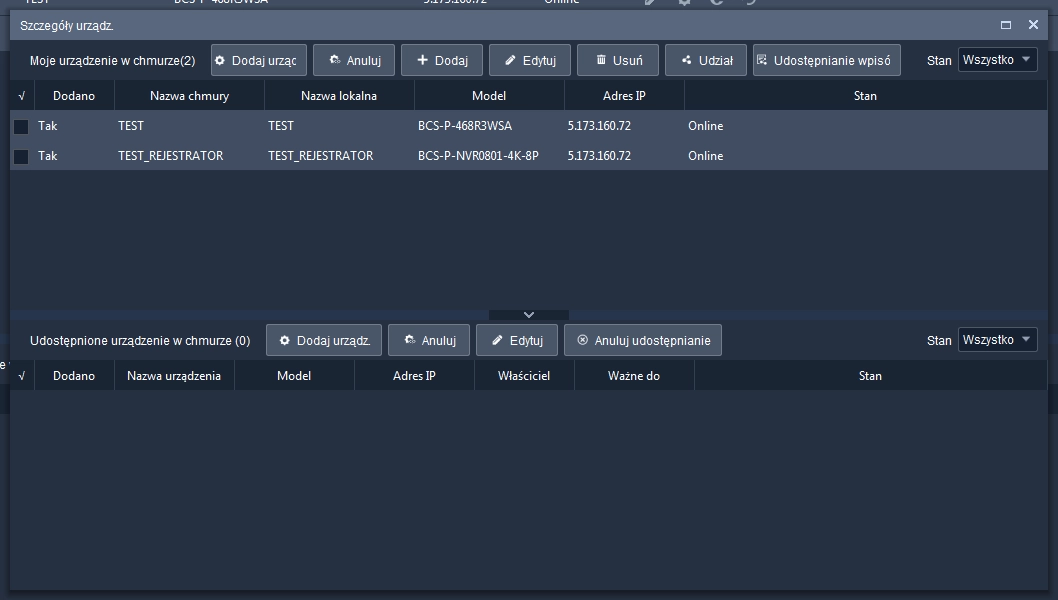

  9. Dodane urządzenie pojawiło się na liście.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 31 Opcje zakładki "Szczegóły urządzeń" w programie BCS Point Manager



Udostępnianie urządzenia z poziomu BCS Point Manager

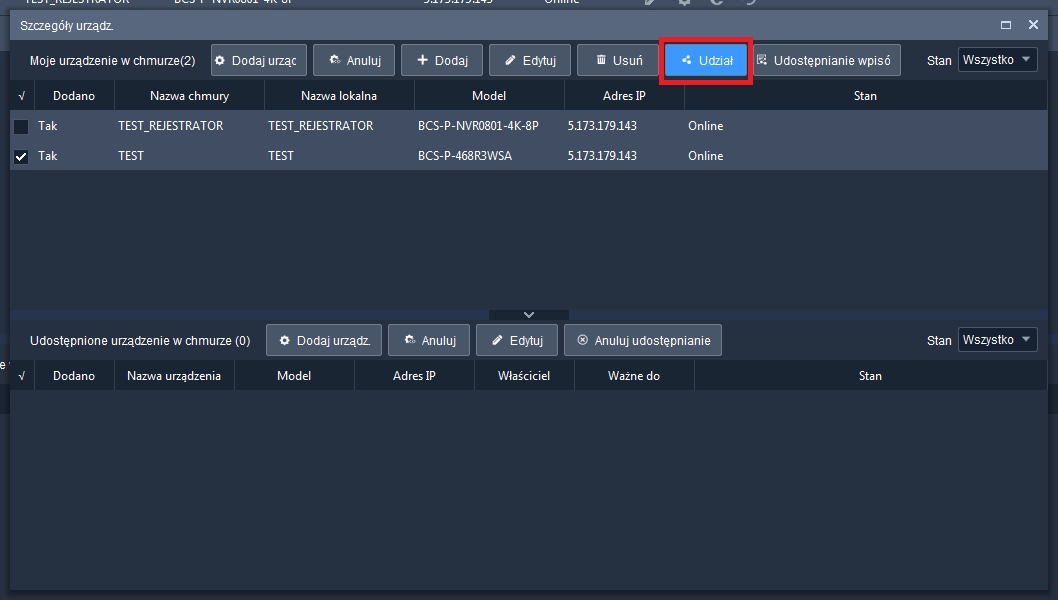

  1. Aby udostępnić urządzenie innemu użytkownikowi z poziomu aplikacji, w menu "Zarządzania urządzeniami", wybieramy sprzęt, który ma zostać udostępniony i klikamy przycisk "Udział".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 32 Opcje zakładki "Szczegóły urządzeń" w programie BCS Point Manager

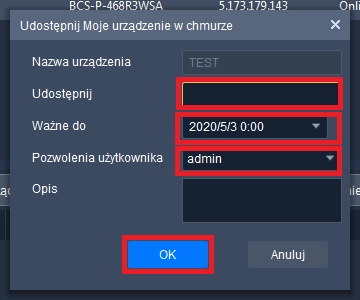

  2. W okienku komunikatu wypełniamy wymagane pola i potwierdzamy przyciskiem "OK".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 33 Okno udostępniania urządzenia w chmurze

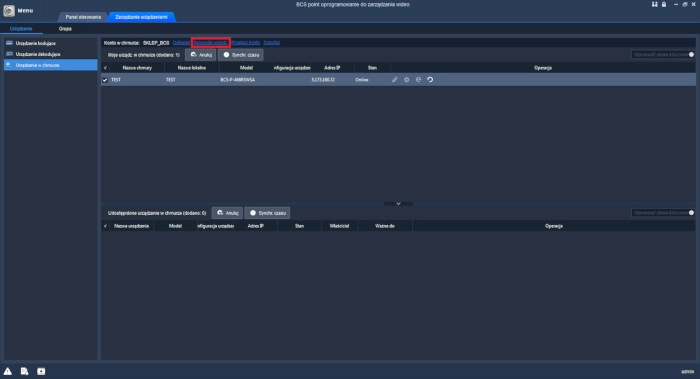

  3. Pod przyciskiem "Udostępnianie wpisów" możemy podejrzeć urządzenia przez nas udostępnione.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

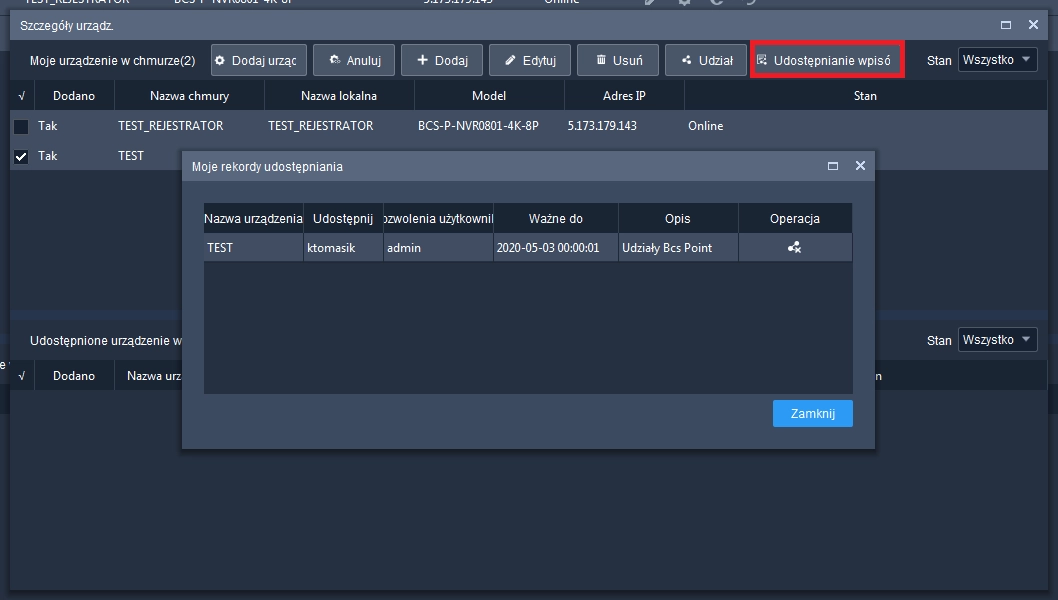

    Rys. 34 Okno "Moje rekordy udostępnienia"

  4. Użytkownik, który otrzymał dostęp będzie mógł podejrzeć urządzenie, po zalogowaniu się na swoje konto w tej samej zakładce.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

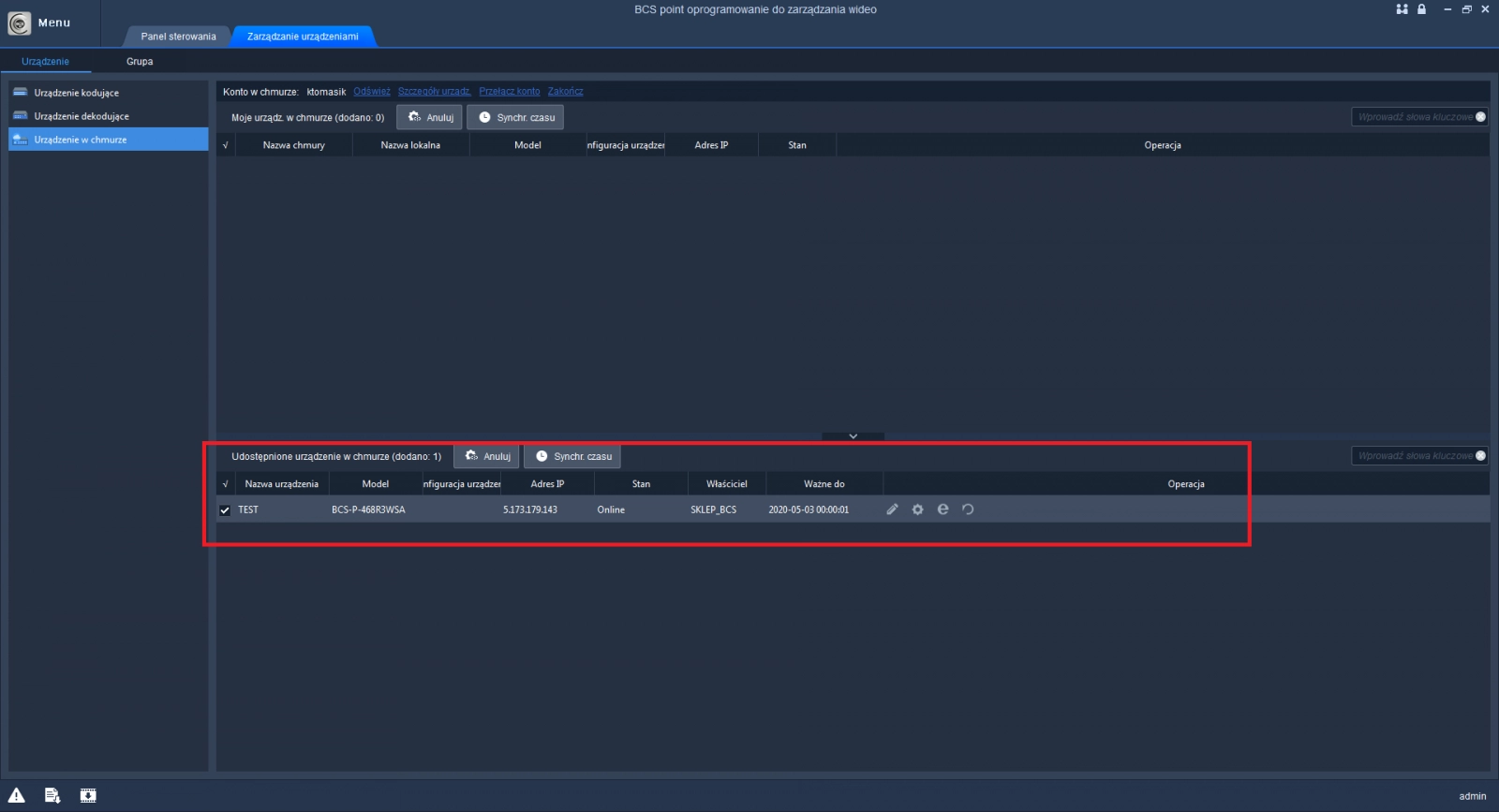

    Rys. 35 Widok udostępnionych urządzeń w chmurze

Podgląd zdalny z kamer - BCS Point Manager

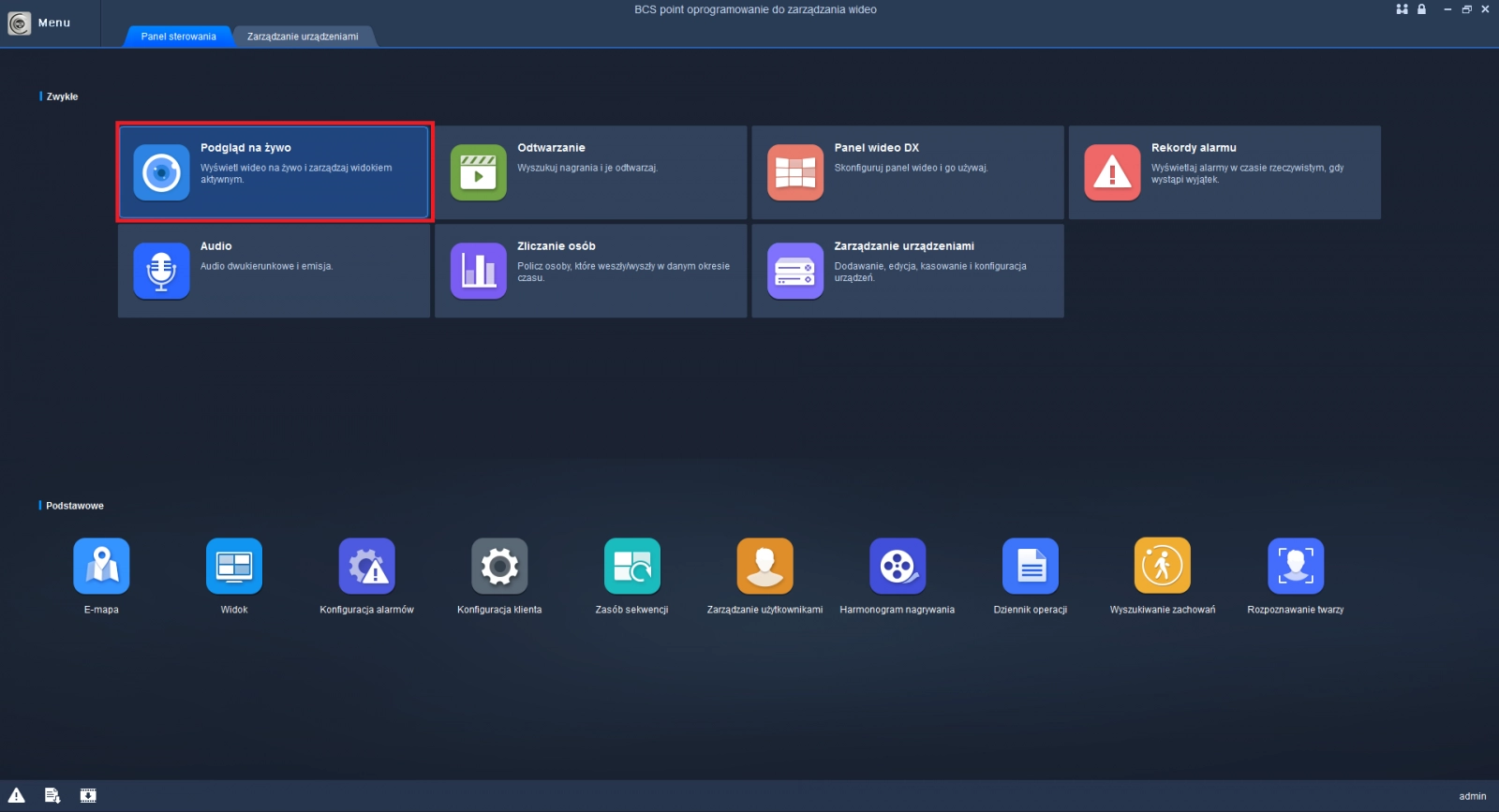

  1. Aby uzyskać podgląd bieżacy z kamer, w menu głównym wybieramy "Podgląd na żywo".

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 36 Opcje zakładki "Szczegóły urządzeń" w programie BCS Point Manager

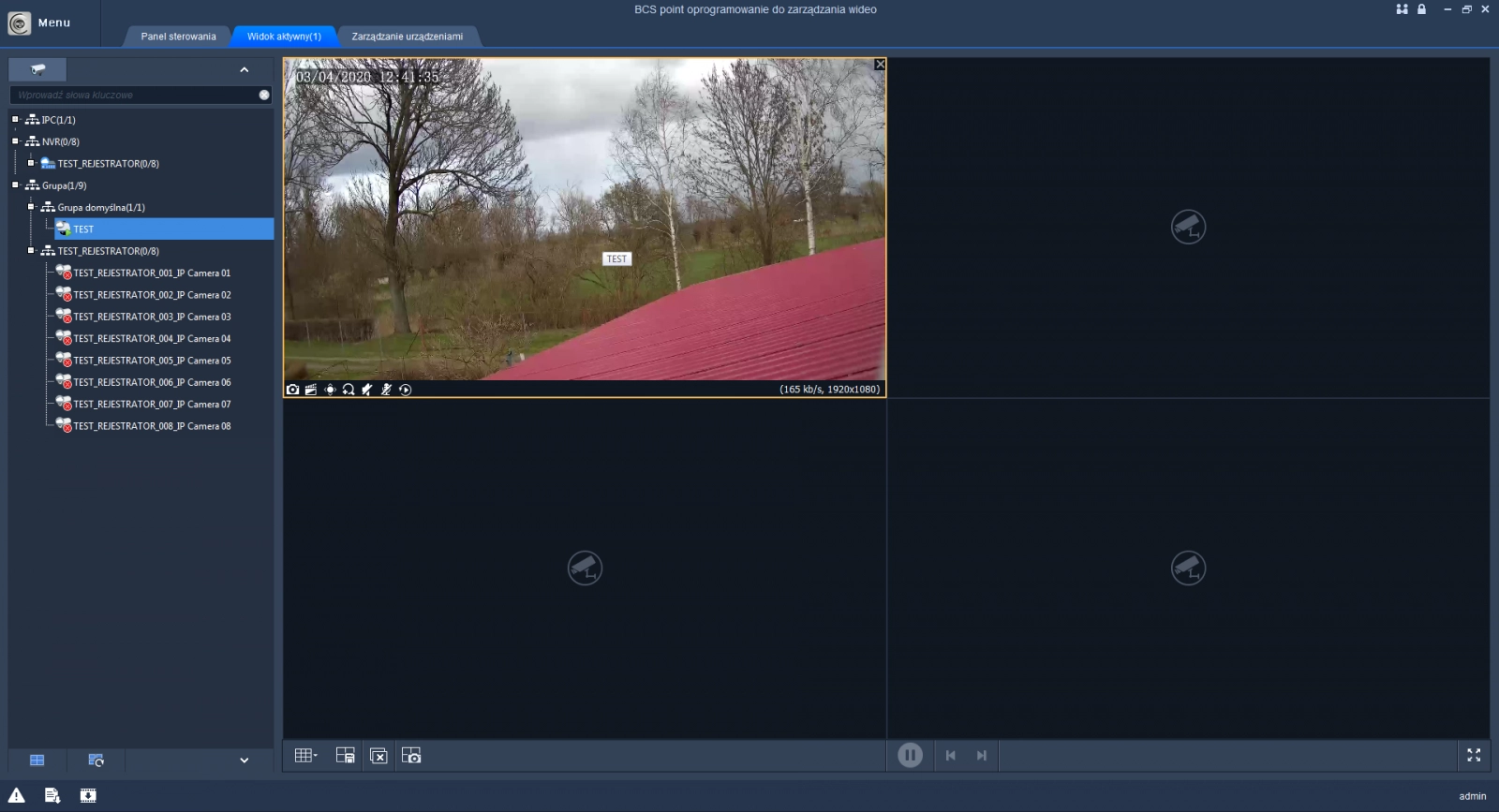

  2. Z listy urządzeń po lewej stronie wybieramy te, które nas interesują i dwukrotnym kliknięciem otwieramy.

    Podgląd na żywo z kamer przez P2P na systemy Windows - urządzenia BCS Point

    Rys. 37 Podgląd bieżący w BCS Point Manager
