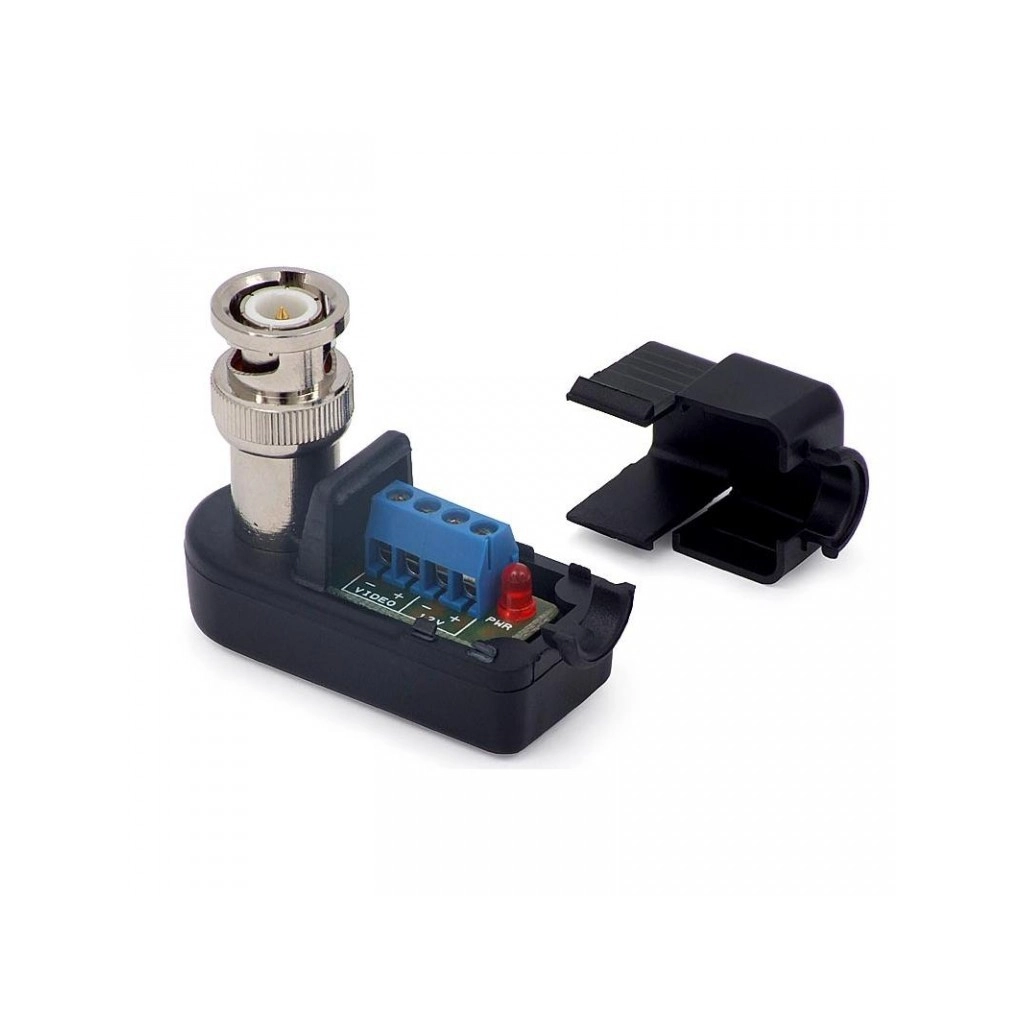

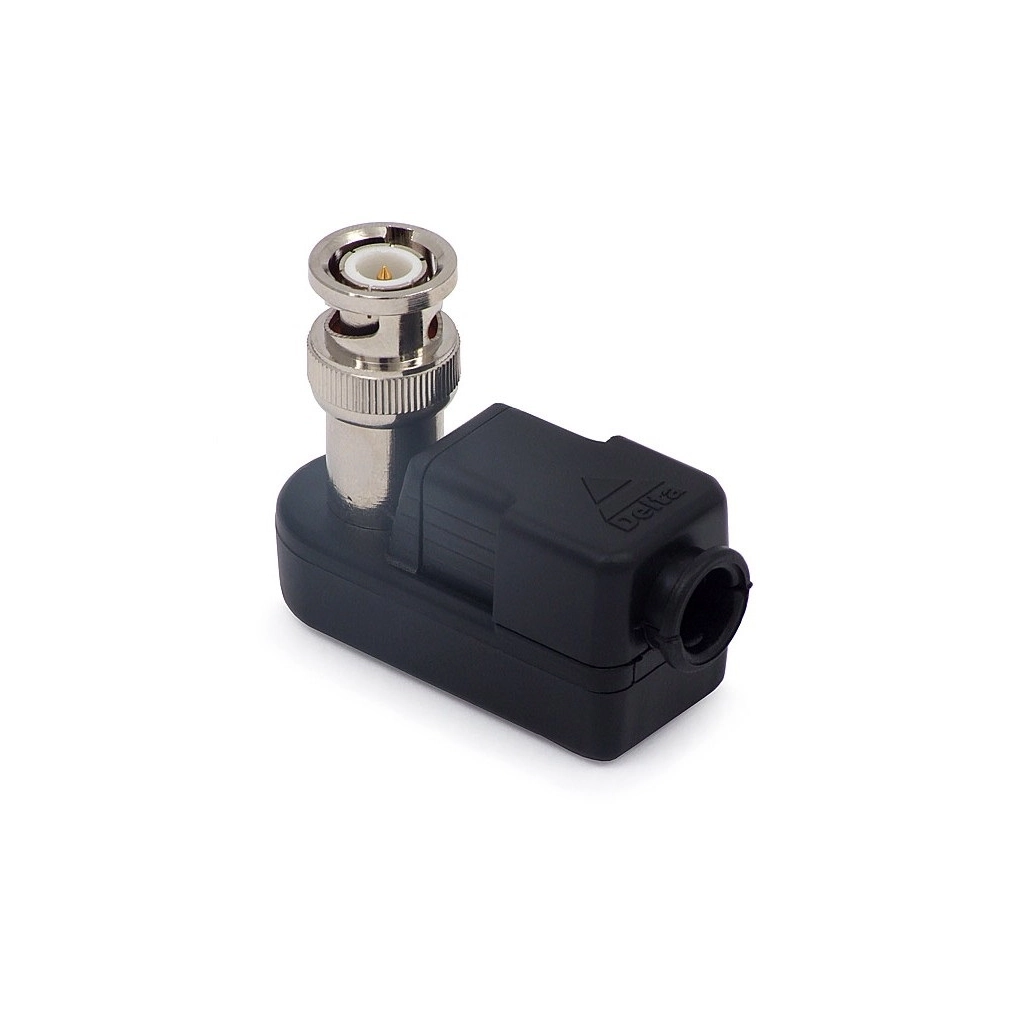

TR-1M/70 transformator video

TR-1M/70 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania DC 12V. Nie jest to zgodne ze standardem PVD, niemniej takie rozwiazanie umożliwia zasilanie urządzeń na większa odległość.

W przypadku braku wykorzystania złączy zasilania można ich użyć do przesyłu sygnału DATA. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-).

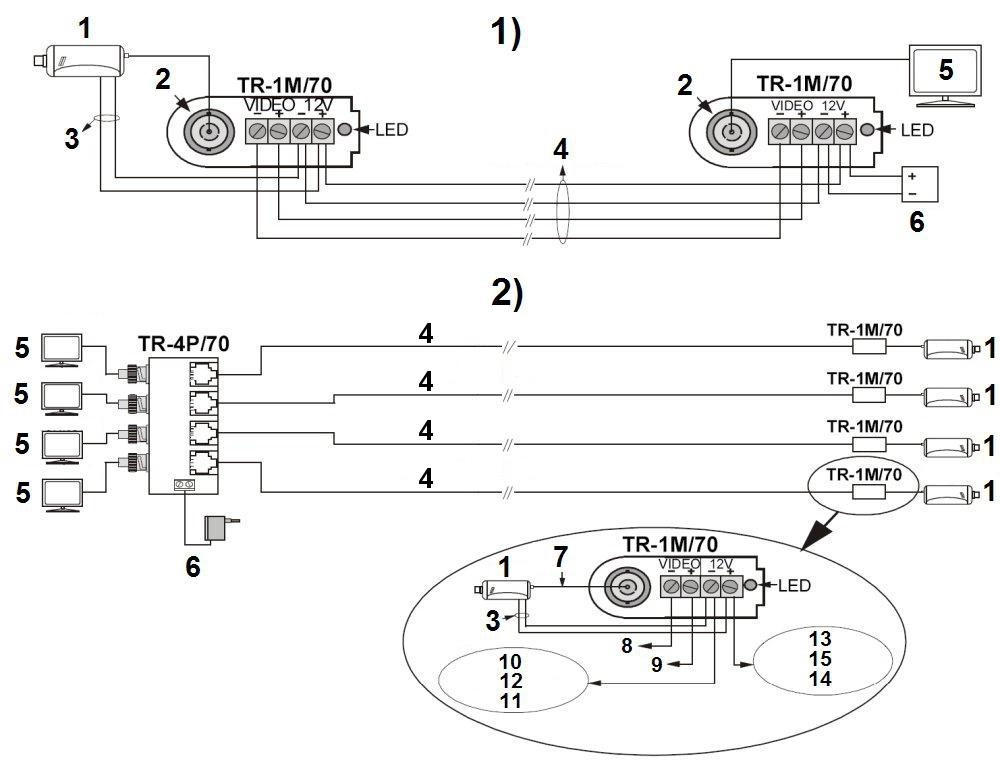

Schematy połączeń:

1) Schemat połączeniowy dla jednej kamery

2) Schemat połączeniowy dla czterech kamer
1 Kamera
2 Wtyk BNC męski (MALE)
3 Przewód zasilający kamerę
4 Skrętka komputerowa
5 Monitor
6 Zasilacz DC 12V
7 Sygnał z kamery

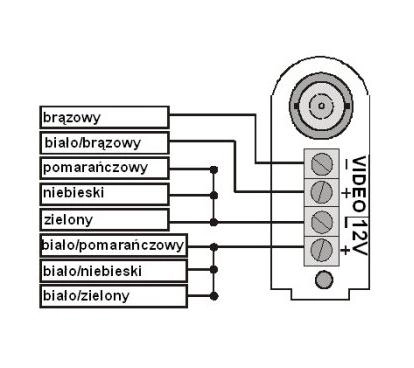

8 brązowy
9 biało/brązowy
10 pomarańczowy
11 Niebieski
12 Zielony
13 biało/pomarańczowy
14 biało/niebieski
15 biało/zielony
