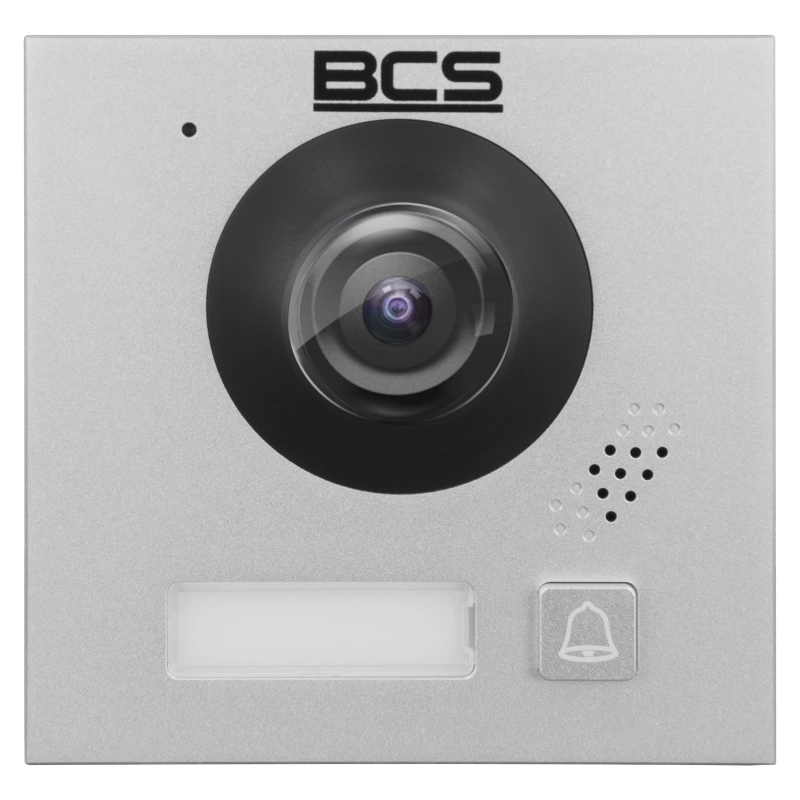

Moduł kamery używany w systemach modułowych wideodomofonów IP model BCS-PAN-KAM(4) marki BCS Line.

Prezentowany moduł kamery IP 2-wire stanowi uniwersalne rozwiązanie dla systemu paneli modułowych. Został zaprojektowany z myślą o współpracy z nowym systemem paneli modułowych BCS, który opiera się na ramkach BCS-RA1-N, BCS-RA2-N, BCS-RA3-N. Moduł kamery IP wykorzystuje interfejs Ethernet, co umożliwia jego zastosowanie w systemach IP lub wejście magistrali 2-wire, które pozwala na korzystanie z systemów 2-przewodowych.

BCS-PAN-KAM(4) posiada przednią obudowę wykonaną ze stopu aluminium, która zapewnia poziom ochrony IP65 (po odpowiednim uszczelnieniu) oraz IK07, dzięki temu kamera jest odporna na czynniki zewnętrzne.

Moduł wyposażono w przetwornik 1/2.5" HD CMOS low illumination, oświetlacz auto IR, oraz obiektyw 1.9 mm typu fisheye 168° (poziomo). Dzięki temu, moduł umożliwia nagrywanie obrazu o szerokim kącie widzenia.

Moduł kamery IP posiada wbudowany protokół Onvif oraz wsparcie dla H.265, który pozwala na jego zintegrowanie z innymi urządzeniami oraz oprogramowaniem. Montaż modułu może odbywać się na dwa sposoby: natynkowo lub podtynkowo (wymagana dodatkowa obudowa oraz odpowiednia ramka montażowa).

Posiada wsparcie dla aplikacji mobilnej, jednak do jej uruchomienia wymagana jest instalacja wideomonitora w lokalu. Zasilanie modułu może odbywać się na dwa sposoby: tryb IP (48 VDC 1A) lub PoE 802.3 at/af/passive. W przypadku trybu 2-wire, konieczne jest wykorzystanie dodatkowego adaptera BCS-ADIP-II/III. Moduł posiada również wbudowane wyjście przekaźnikowe oraz wsparcie dla dodatkowego przekaźnika BCSMODKD2 / MODKD-III.

Aby korzystać z aplikacji mobilnej wymagana jest instalacja wideomonitora w każdym lokalu.

Charakterystyka

Przeznaczony do systemów IP, lub 2-wire IP,
Rozmiar modułu: Pojedynczy,
Przetwornik: 1/2.5" CMOS,
Obiektyw: 1.9mm, fisheye,
Kąt widzenia: H: 168.6, V: 87.1°,
Tryb pracy: 2-wire lub IP,
Wsparcie aplikacji mobilnej,
Oświetlacz auto IR, filtr podczerwieni auto ICR,
Obudowa: Anodyzowane aluminium IK07,
Klasa szczelności: IP65 (po zastosowaniu dodatkowego uszczelnienia pomiędzy ramką montażową, a powierzchnią ściany, patrz: instrukcja),
Kolor frontu: Srebrny,
Zasilanie: Systemy IP: 48 VDC 1A lub PoE (802.3af/af/passive); Systemy 2-wire IP: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815 lub BCS-ZA4820.

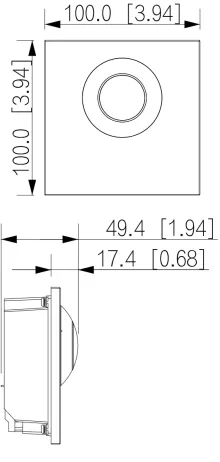

wYMIARY

BCS-PAN-KAM(4)-wymiary

DANE TECHNICZNE

System
Nazwa Urządzenia	BCS-PAN-KAM(4)
Linia produktowa	BCS LINE
Typ urządzenia	Dwusystemowy moduł kamery z jednym przyciskiem wywołania do systemu paneli modułowych, może pracować w systemach IP, lub 2-wire IP (do wyboru)
Kompatybilność	Systemy IP: wideomonitory TCP/IP/SIP z firmware SIP v4.4 lub wyższy Systemy 2-wire IP: wideomonitory BCS-MON7600B(W)-2, oraz adaptery BCS-ADIP-II/-III (2-przewodowa magistrala bez polaryzacji)
Max. ilość obsługiwanych mieszkań	200 (dla systemu, gdzie serwerem SIP jest wybrany panel zewnętrzny)
System operacyjny	Linux
Kamera	1/2.5” kolor CMOS HD low illumination fish-eye
Obiektyw	1.9 mm fish-eye
Kąt widzenia kamery	H: 168.6°, V: 87.1°
Tryb sceny	Auto, dzień, noc
Tryb wideo	BLC, HLC, WDR 120dB, redukcja szumów 3DNR, filtr podczerwieni auto ICR
Regulacja parametrów obrazu	Tak, ręczna (przez web service)
Podświetlanie kamery	Oświetlacz auto IR
Kompresja wideo	H.264, H.265
Rozdzielczość	Strumień główny: max 720p Strumień dodatkowy: max 1080p (zalecana rozdzielczość: CIF, wyższa rozdzielczość może mieć negatywny wpływ na płynność działania aplikacji mobilnej)
Ilość klatek	50 Hz: 25 fps; 60 Hz: 30 fps
Bitrate strumienia głównego	256 Kbps ~ 4 Mbps (zależnie od rozdzielczości)
Wejście/wyjście audio	Wbudowany mikrofon oraz głośnik
Kompresja audio	G.711u, G.711u, PCM
Bitrate audio	16 kHz, 16 bits
Podłączenie sieci	Systemy IP: Ethernet (RJ-45), 10/100 Base-T Systemy 2-przewodowe: magistrala 2-przewodowa bez polaryzacji (wymagany adapter BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815/ZA4820)
Protokoły	SIP; P2P; IPv4; UPnP; SNMP; DNS; DDNS; RTSP; RTP; TCP; UDP
Nagrywanie wideo	Rejestratory BCS LINE (prywatny protokół), wsparcie Onvif, RTSP
Aplikacja mobilna	Tak, BCS Line dla iOS/Android, max 10 użytkowników (telefonów) Aby korzystać z powiadomień wymagana jest instalacja wideomonitora
Diody informacyjne	Wymagany moduł BCS-PAN-LED
Klawiatura	Wymagany moduł BCS-PAN-K-N
Wizytownik	Dotyczy modułów z przyciskami: BCS-PAN-P1-N (1 przycisk) BCS-PAN-P2-N (2 przyciski) BCS-PAN-P5-N (5 przycisków)
Czytnik zbliżeniowy	Wymagany moduł czytnika (max 3000 kart): BCS-PAN-C-N (Mifare 13.56 MHz) BCS-PAN-C1-N (Unique 125 kHz)
Wyświetlacz LCD	Wymagany moduł BCS-PAN-LCD
Czytnik palców	Wymagany moduł BCS-PAN-B-N (max 3000 palców)
Otwarcie drzwi lub bramy	Za pomocą wideomonitora, aplikacji mobilnej, karty zbliżeniowej, odcisku palca, kodu otwarcia (zależnie od konfiguracji)
Wsparcie modułu dodatkowego przekaźnika	Tak, BCS-MODKD-III
Zarządzanie	Wbudowany web service
Wywołanie portiera	Panel może wykonywać połączenia do centrali portierskiej BCS-CP2 zamiast połączeń do wideomonitora (moduły z przyciskami); W przypadku zastosowania modułu klawiatury za pomocą dedykowanego przycisku
Wejścia	1 x przycisk wyjścia 1 x wejście zasilania (2wires-GND; 2wires-48V):  Tryb IP: wejście lokalne zasilania 48 VDC 1A (opcjonalnie)  Tryb 2-wire: wejście 2-przewodowej magistrali z adaptera BCS-ADIP-II/-III 1x kontaktron 1x gniazdo Ethernet 10/100 Mbps auto (podłączenie LAN lub PoE dla trybu IP)
Wyjścia	1 x magistrala modułów (dane i zasilanie) 1 x wyjście przekaźnikowe NO/NC/COM 1 x wyjście RS485 do podłączenia dodatkowego przekaźnika BCS-MODKD-III 1x wyjście alarmowe (do przyszłych zastosowań) 1x wyjście 12V DC 600mA () () W przypadku wykorzystania wyjścia 12V należy zastosować switch PoE, zgodny ze standardem 802.3at (port o wydajności 30W lub więcej; zalecany switch z serii BCS Basic lub Passive BCS). W trybie 2-wire do zasilania adaptera BCS-ADIP-II/III należy zastosować zasilacz BCS-ZA4815 lub BCS-ZA4820.
Zasilanie	Systemy IP: PoE (802.3af/af/passive) lub 48VDC 1A Systemy 2-przewodowe: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815 / ZA4820
Pobór mocy	≤4 W (czuwanie), ≤5 W (praca)
Warunki pracy	-30°C ~ +60°C, 10% RH - 90% RH, bez kondensacji
Waga	0,43 kg
Wymiary	100 × 100 × 49.4 mm
Obudowa	Anodyzowane aluminium, tworzywo sztuczne
Montaż	Podtynkowy lub natynkowy za pomocą dodatkowej obudowy
Klasa odporności	IP65 (po zastosowaniu dodatkowego uszczelnienia pomiędzy ramką montażową, a powierzchnią ściany, patrz: instrukcja); IK07
Montaż modułów	Dedykowane ramki BCS-RA1-N, BCS-RA2-N i BCS-RA3-N (dostępne osobno)
Montaż kompletnego panelu	Natynkowy lub podtynkowy za pomocą dedykowanej obudowy (dostępne osobno): BCS-PP11-N obudowa podtynkowa 1 moduł BCS-PN11-N obudowa natynkowa z daszkiem 1 moduł BCS-PPN2-N obudowa podtynkowa 2 moduły BCS-PN21-N obudowa natynkowa z daszkiem 2 moduły BCS-PPN3-N obudowa podtynkowa 3 moduły BCS-PN31-N obudowa natynkowa z daszkiem 3 moduły
Możliwość montażu w układzie poziomym	Tak (tylko dla montażu podtynkowego)
Inne	Porty urządzenia zabezpieczone dodatkową gumową uszczelką (w komplecie)
Topologia w systemie 2-przewodowym 	Dozwolone jest połączenie do adaptera BCS-ADIP-II/III urządzeń „w gwiazdę”, lub połączenie szeregowe.  Maksymalna odległość od adaptera do ostatniego urządzenia w szeregu: - 30m dla przewodu typu skrętka (UTP cat5e) - 50m dla przewodu 2-żyłowego  Maksymalna rezystancja okablowania w systemie powinna wynosić 12 Ω.  Minimalna odległość pomiędzy urządzeniem a adapterem wynosi 1m.  Minimalna odległość pomiędzy dwoma adapterami BCS-ADIP-III to 2m.
