BCS-MODKD2 Dodatkowy moduł kontroli dostępu do panelu zewnętrznego BCS-PAN1202S

BCS-MODKD2 to dodatkowy moduł przekaźnikowy umożliwiający rozszerzenie obsługi wideodomofonu o dodatkowe wejście lub opcję sterowania bramą wjazdową. Udoskonalona wersja modułu BCS-MODKD posiada: zaciski śrubowe, metalową obudowę, mniejsze wymiary oraz sygnalizacja LED. Wbudowane bez potencjałowe wyjście przekaźnikowe, umożliwiające sterowanie dowolnym urządzeniem NO lub NC. Wyjście załączane za pomocą monitora wideodomofonowego lub telefonu komórkowego z poziomu aplikacji BCS Viewer Lite. Współpracuje z panelem zewnętrznym BCS-PAN1202S oraz z modułem kamery BCS-PAN-KAM. Moduł należy podłączyć pod wyjście RS485 panelu zewnętrznego. Wymaga zasilania 12VDC. Urządzenie obsługuje także funkcję przycisku wyjścia, po wciśnięciu którego zostanie wyzwolone wyjście przekaźnikowe. Funkcję tą można wykorzystać do podłączenia innych urządzeń lub systemów, takich jak: SSWiN, kontrola dostępu, radiolinia lub inne posiadające wyjście przekaźnikowe.

Charakterystyka MODUŁU BCS-MODKD2

• Zasilanie lokalne 12VDC
• Komunikacja z panelem zewnętrznym: jedna para skrętki (RS485)
• Wbudowany przekaźnik bezpotencjałowy, kontrolowany z poziomu wideomonitora, niezależnie od przekaźnika wbudowanego w panel zewnętrzny

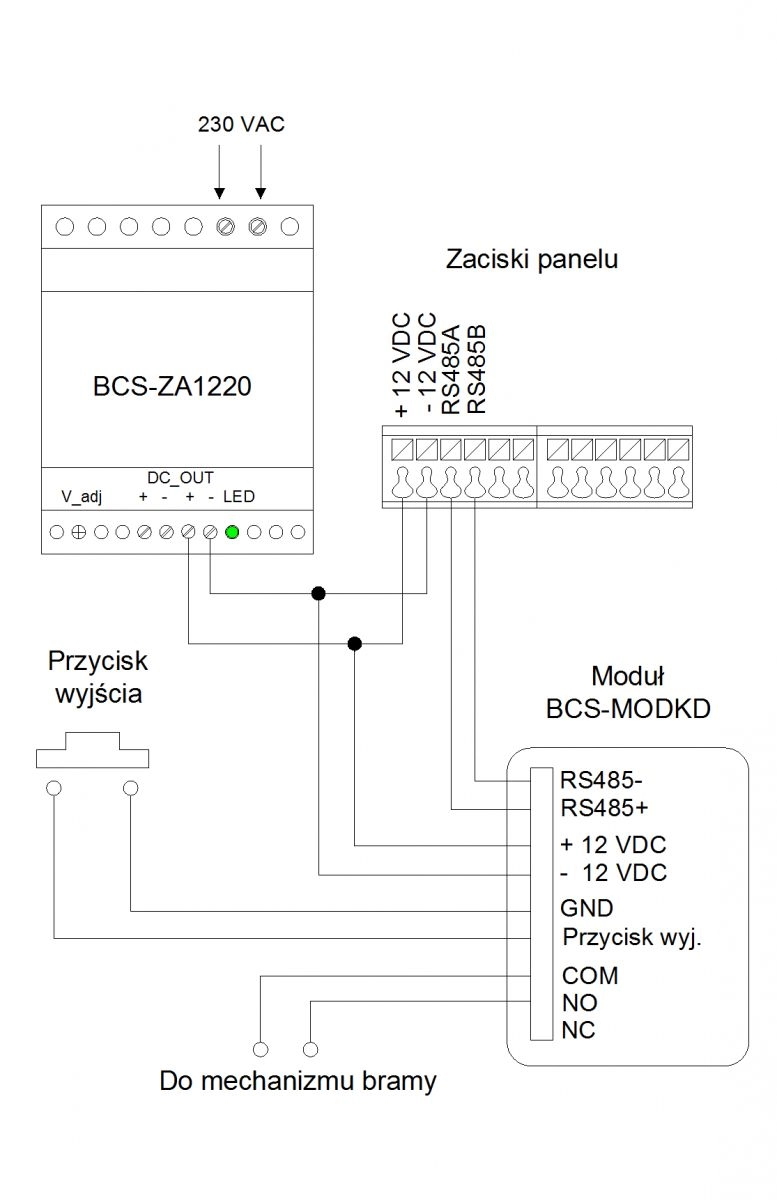

• Obsługa przycisku wyjścia - możliwość aktywacji przekaźnika przy pomocy dowolnego urządzenia firmy trzeciej, wyposażonego w przekaźnik na wyjściu (np. radiolinia, czytnik kart, kontrola dostępu, centrala alarmowa, itd.)
• Kompatybilność: BCS-PAN1202S, BCS-PAN-KAM, BCS-PAN1202S-2W
• Opcjonalne sterowanie przekaźnikiem za pomocą aplikacji mobilnej BCS Viewer Lite
• Wyjścia: COM, NO, NC
• Wejścia: 12VDC, przycisk wyjścia, RS485

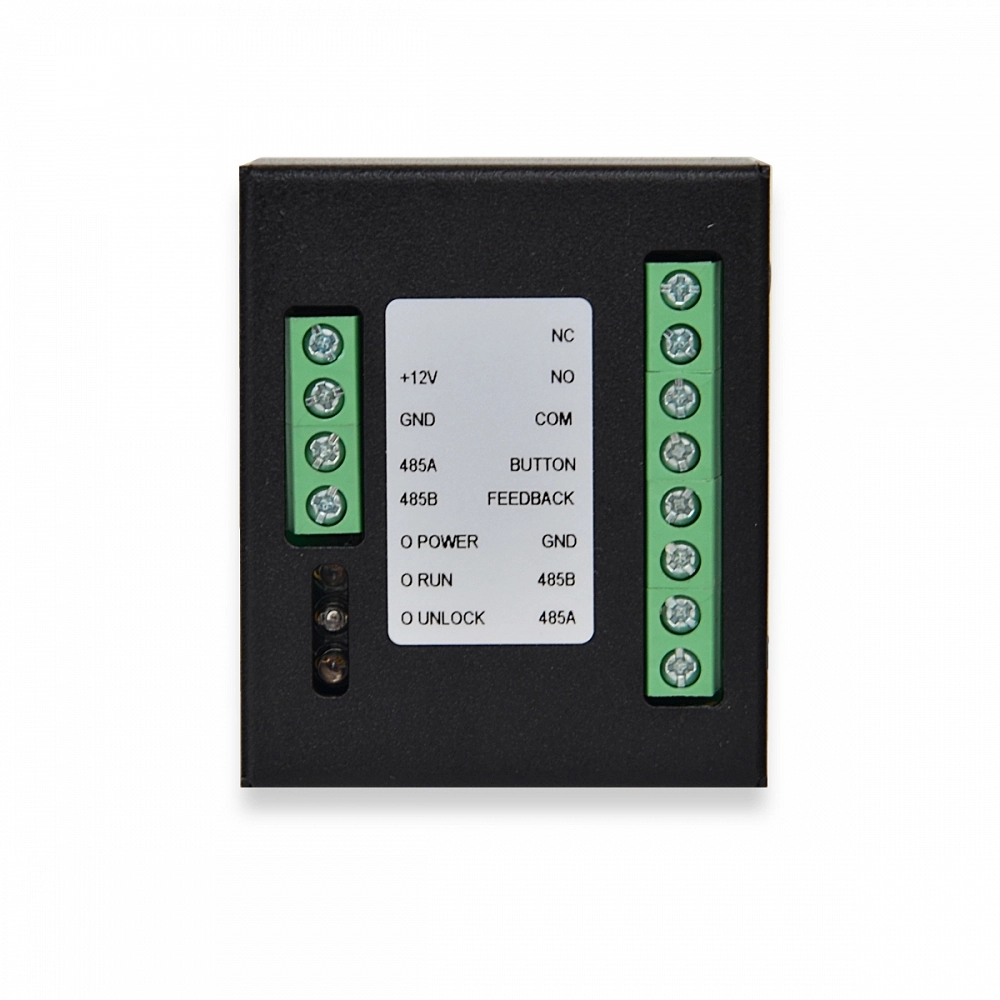

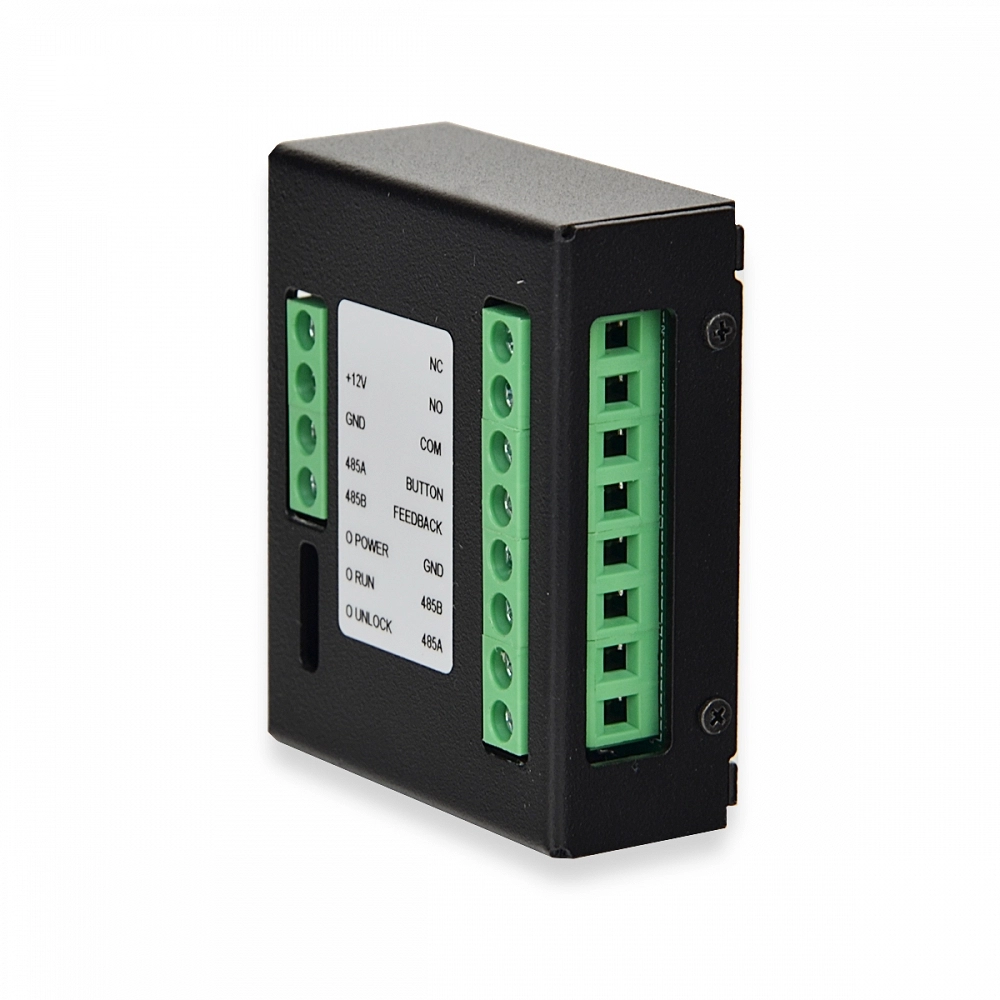

• Obudowa metalowa, zaciski śrubowe, sygnalizacja LED: zasilanie, praca, otwarcie
• Do zastosowań wewnętrznych (przy montażu na zewnątrz należy zastosować hermetyczną obudowę)
• Wymiary: 58.5*49.5*20.5 mm (Szer*Wys*Gł)

DANE TECHNICZNE

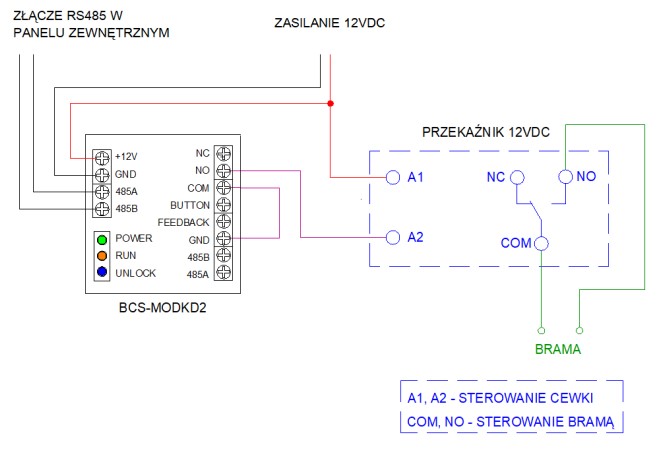

Podłączenie MODKD2
