BCS-IP8/E-S System zasilania do 9 kamer IP ze switchem PoE w obudowie wewnętrznej
- BCS-IP8/E-S
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Kupując ten produkt otrzymasz punkty w ilości: 10
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

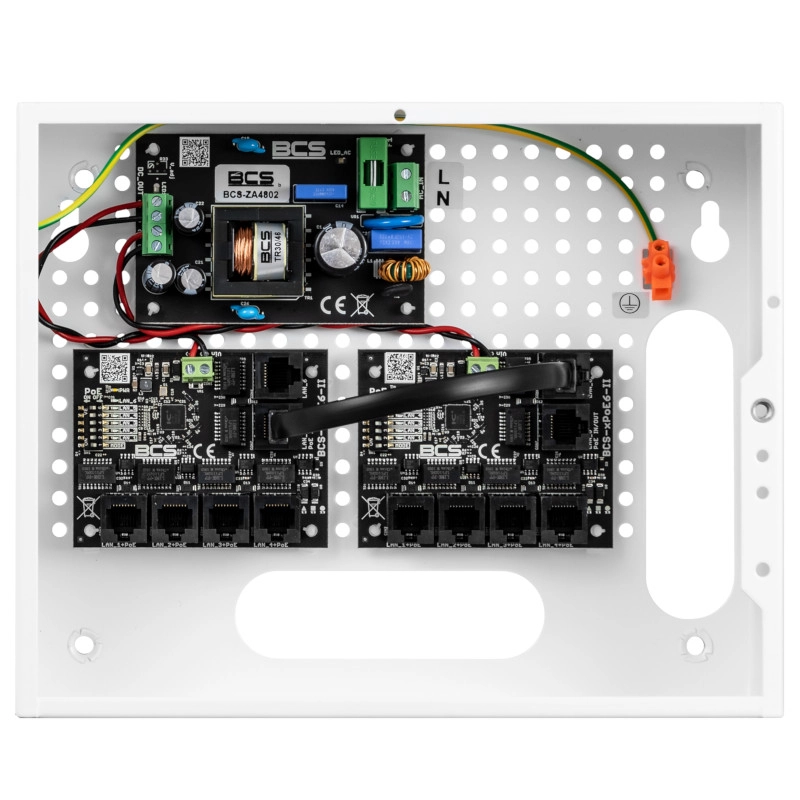

Zestaw buforowy do 9 kamer IP w obudowie wewnętrznej switch PoE model BCS-UPS/IP8/E-S marki BCS.
Modułowy zestaw zasilania buforowego, przeznaczony do współpracy z systemem monitoringu IP PoE. Zestaw przeznaczony jest do zasilania buforowego kamer IP PoE 48VDC, rejestratora 12VDC oraz transmisji danych poprzez dedykowane przełączniki sieciowe PoE. Zasilacz charakteryzuje się wysoką sprawnością >90%.
W skład zestawu BCS-UPS/IP8/E-S wchodzą:
- 1x BCS-ZA1206/UPS
- Moc ciągła zasilacza 72W
- Zabezpieczenie przeciwzwarciowe wyjścia 12V
- Elektroniczne zabezpieczenie przeciwzwarciowe wyjścia BATT
- Zabezpieczenie przed odwrotnym podłączeniem akumulatora
- Zabezpieczenie przed nadmiernym rozładowaniem akumulatora
- Zabezpieczenie przeciwprzepięciowe wyjścia 12V oraz wejścia 230V
- 2x BCS-xPoE6
- Szeroki zakres napięcia wyjściowego
- Niewielkie wymiary
- Zabezpieczenie przeciwzwarciowe każdego portu osobno
- Sygnalizacja optyczna transmisji oraz zasilania każdego portu
- Bardzo niski pobór energii
- 1x BCS-SU100/48
- Niski pobór prądu przez układ przetwornicy
- Szeroki zakres napięcia wejściowego typowy dla zasilaczy buforowych 12/24VDC
- Zabezpieczenie termiczne, przeciwprzeciążeniowe, przeciwprzepięciowe
- 1x BCS-AVC1203
- Moduł zasilania rejestratora 12VDC +/-5%
- 1x obudowa wewnętrzna IP20
- Wymiary: 300 x 320 x 90 mm
- Miejsce na akumulator max 12V/17Ah
Charakterystyka
- kamery zasilane PoE: 9
- miejsce na akumulator: 12V/18Ah
- napięcie wyjściowe: 12V DC z zasilacza, 48V DC dla kamer PoE, 12V DC dla rejestratora
- moc ciągła 72W
- sprawność zasilacza >90%
- zabezpieczenia:
- przeciwzwarciowe
- przeciwprzepięciowe
- nadmiernego rozładowania akumulatora
- uszkodzenia akumulatora
- zimny start z akumulatora
Dane techniczne
Ilość portów | 10x RJ45 |
Rodzaj portów | 9x PoE 10/100Mbps 1x UpLink |
Funkcje portów LAN 1 ~ LAN 4 | WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W) |
Funkcje portów LAN 5 | WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W) |
Funkcje portów LAN 6 | UPLINK (bez zasilania PoE) |
Zabezpieczenia portów LAN 1 ~ LAN 6, Vin | Zabezpieczenie przepięciowe |
Zabezpieczenia portów LAN 1 ~ LAN 4 | Zabezpieczenie przeciwzwarciowe 0.75 A z auto powrotem |
Zabezpieczenie portu LAN 5 | Zabezpieczenie przeciwzwarciowe 1.25A z auto powrotem |
Tryb pracy | Tryb "STANDARD" (MODE = OFF) LAN 1 ~ LAN 6 - 10/100Mbps, zasięg do 100m Tryb "LONG RANGE" (MODE = ON) LAN 1 ~ LAN 4 - 10Mbps, zasięg do 280m LAN 5 ~ LAN 6 - 10/100Mbps, zasięg do 100m |
Napięcie wyjściowe PoE | 48 VDC +/- 2% |
Napięcie wyjściowe zasilacza | 12 VDC +/-15% |
Pobór mocy | 72W |
Napięcie wejściowe | 190 ~ 260 VAC, 50 Hz |
Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3.15A |
Zabezpieczenie wyjścia zasilacza | Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (po zwarciu może być wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy zwłoczny 6.3A |
Sygnalizacja pracy | LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora Diody LED w złączach LAN 1 ~ LAN 5 - obecność zasilania PoE na porcie |
Konstrukcja obudowy | Obudowa BCS-F Materiał obudowy - blacha stalowa 0.8mm Obudowa malowana proszkowo na kolor biały Zamontowany tamper otwarcia Systemowe otworowanie 4.8mm w rastrze 10.8mm Dystans do ściany Otwory montażowe 6mm |
Montaż | Ścienny |
Akumulator | 1x akumulator żelowy lub AGM 12V / 7Ah |
Prąd ładowania akumulatora | 1 A lub 2 A (wybierane zworą JP1) |
Zabezpieczenie obwodu akumulatora | Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6.3A Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10.2 V z automatycznym powrotem podaniu napięcia sieciowego |
Uruchomienie przy braku zasilania | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
Wyjścia techniczne | OUF – brak napięcia + DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
Temperatura pracy | -10 ~ +40°C |
Klasa szczelności | IP20 |
Waga | 2.38kg |
Wymiary | 300mm x 220mm x 120mm |
